最近有客戶問到怎樣在GT1000系列三菱觸摸屏中添加報警注釋，所以小編請教了海藍機電的工程師，以下是工程師給的一個簡單樣例，希望可以幫助到有相關需求的朋友；該樣例適用于三菱GT1000/GT2000系列觸摸屏，詳情如下：

1、 系統配置：三菱觸摸屏GT1000/GT2000系列觸摸屏

2、 添加報警注釋步驟如下：

2.1 新建一個工程。

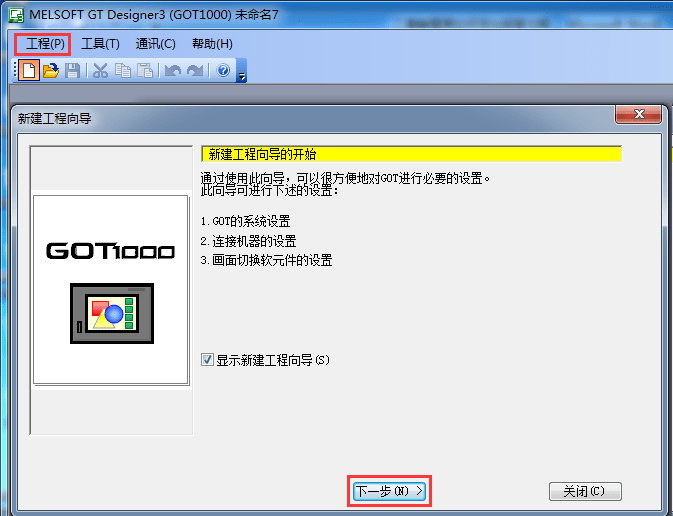

2.1.1單擊菜單欄【工程】→[新建]→[下一步]

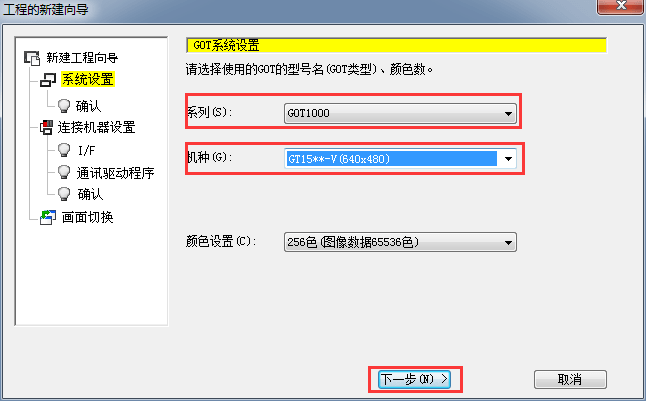

2.1.2選擇觸摸屏系列及機種類型，后單擊[下一步]

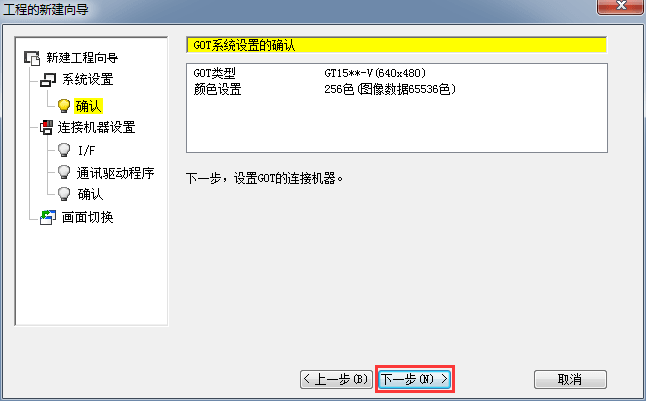

2.1.3 觸摸屏COT系統設置確認，單擊[下一步]

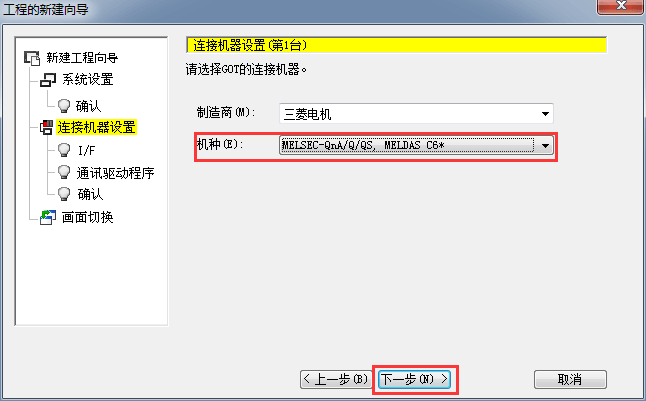

2.1.4 設置連接機種類型，需根據機種選擇，后單擊[下一步]

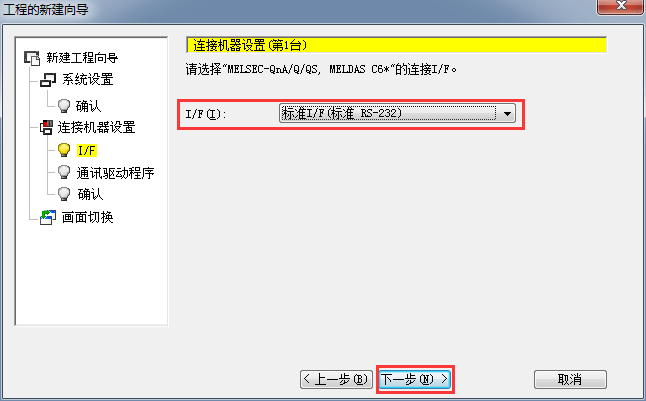

2.1.5 設置I/F端連接設置，(標準I/F 標準 RS232)默認，后單擊[下一步]

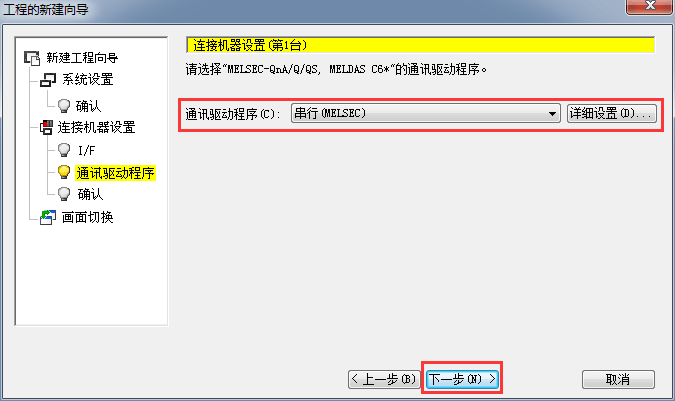

2.1.6 設置通訊啟動驅動，(串行MELSEC)默認，后單擊[下一步]

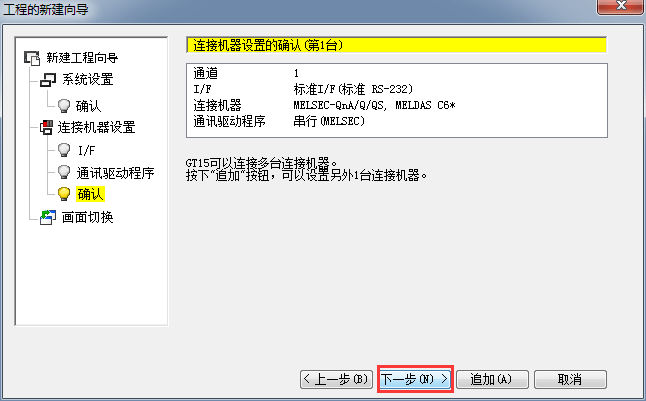

2.1.7 連接機器設置確認，確認機種連接參數設置，單擊[下一步]

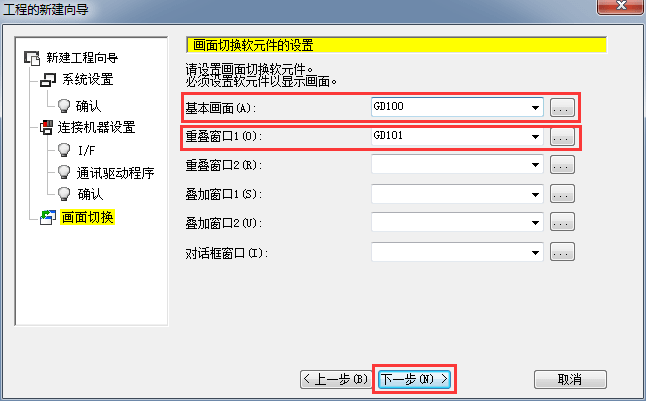

2.1.8 畫面切換軟元件設置，設置基本畫面和重疊窗口軟元件地址，后單擊[下一步]

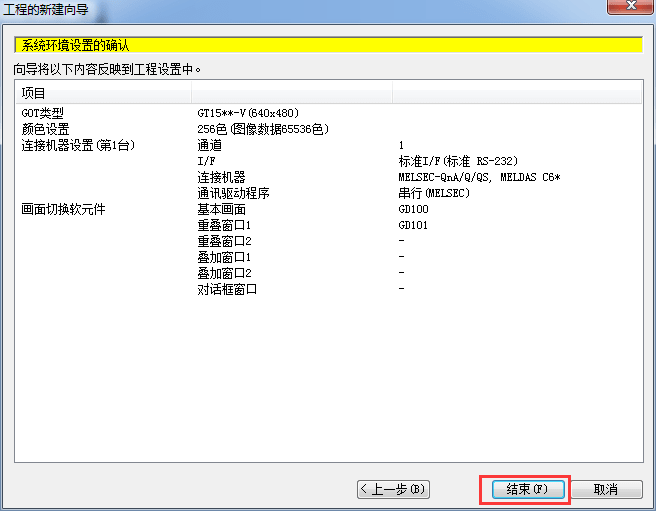

2.1.9 系統環境設置確認，單擊[結束]，到此完成一個工程項目新建。

2.2 添加注釋組

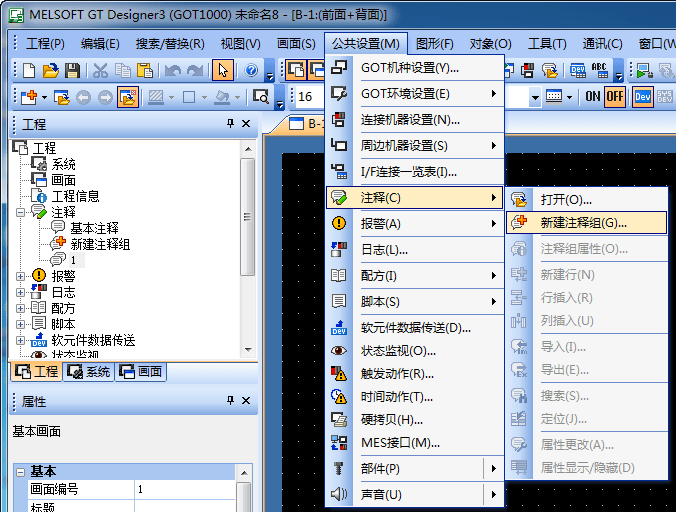

2.2.1 菜單欄【公共設置】→[注釋]→[新建注釋組]

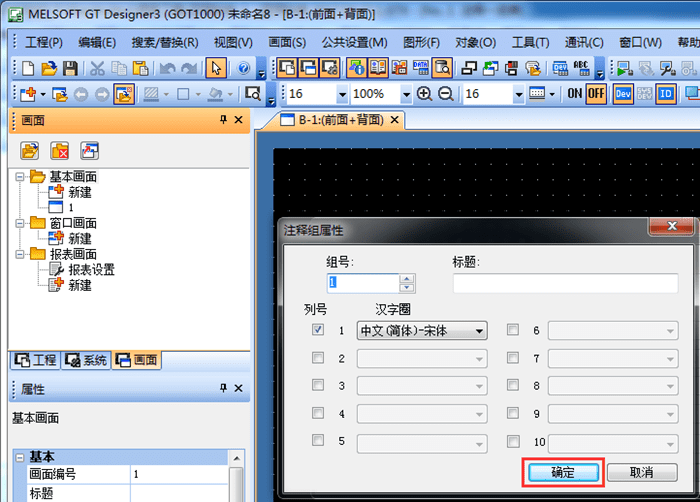

2.2.2 設置注釋組號(默認為1)，單擊[確認]。

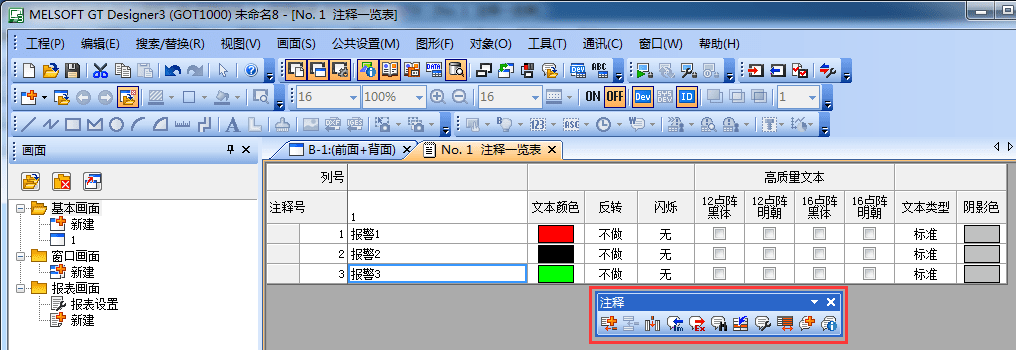

2.2.3 注釋組編輯，注釋組編輯工具講解

可添加注釋號，每個注釋號可編輯報警信息，也可以編輯報警信息屬性(如文本顏色)。

注釋導入，可導入已編輯好的注釋文件(*.CSV)。

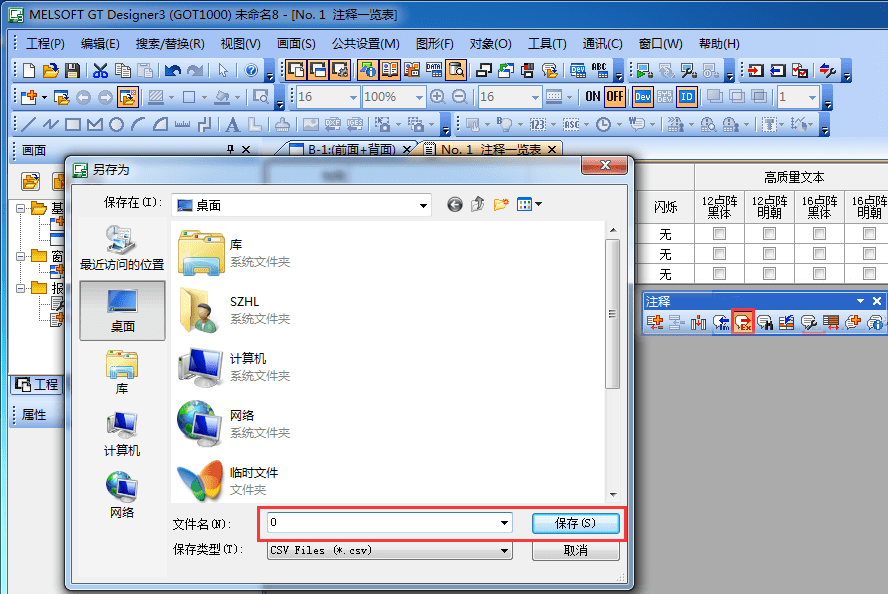

注釋導出，可將已編輯好的注釋導出為注釋文件(*.CSV)。

2.3 添加報警記錄

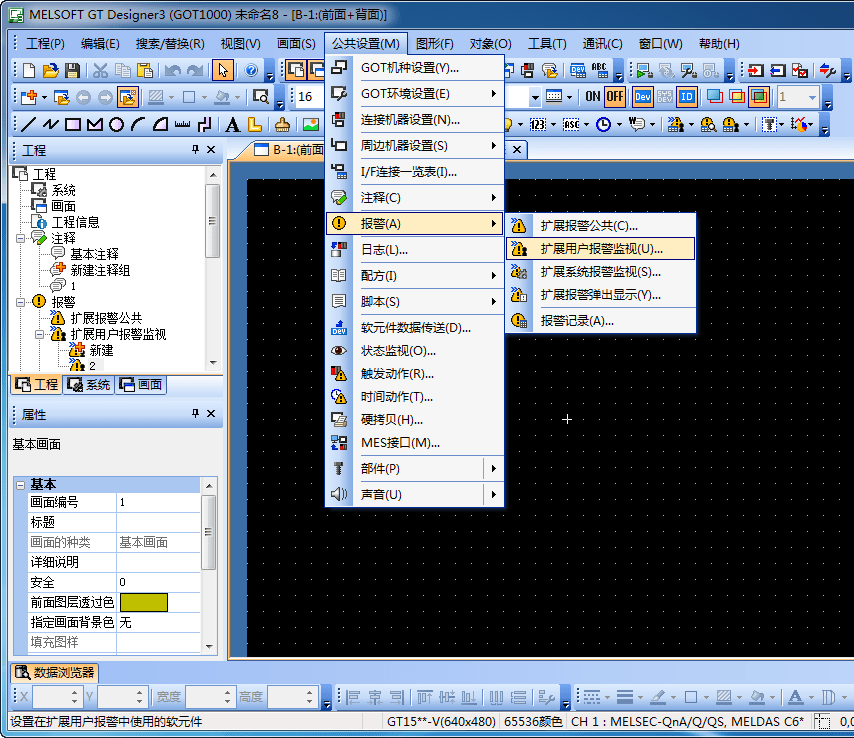

2.3.1菜單欄【公共設置】→[報警]→[擴展用戶報警監視]

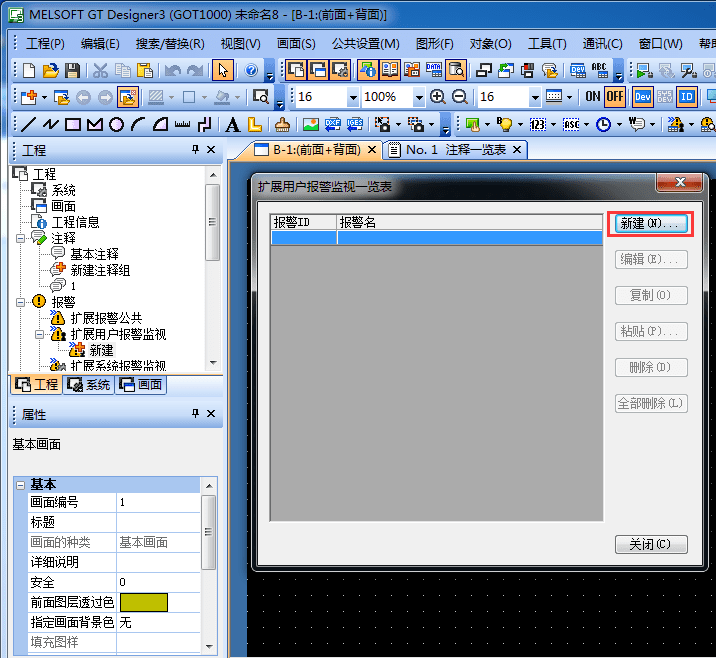

2.3.2 新建一個擴展用戶報警監視表，單擊[新建]

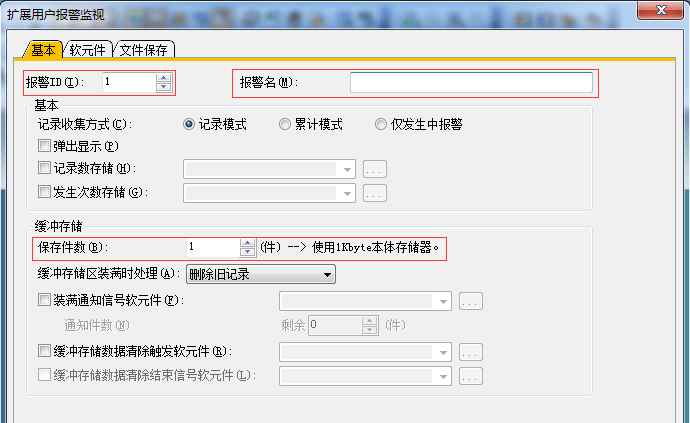

2.3.3 擴展用戶報警監視-基本設置，設置報警ID及名稱，一般默認1，報警名可自定義，保存件數(設置與報警點數相同)可增加，用于報警存放報警點數。

設定軟件的類型和軟元件的連續及隨機

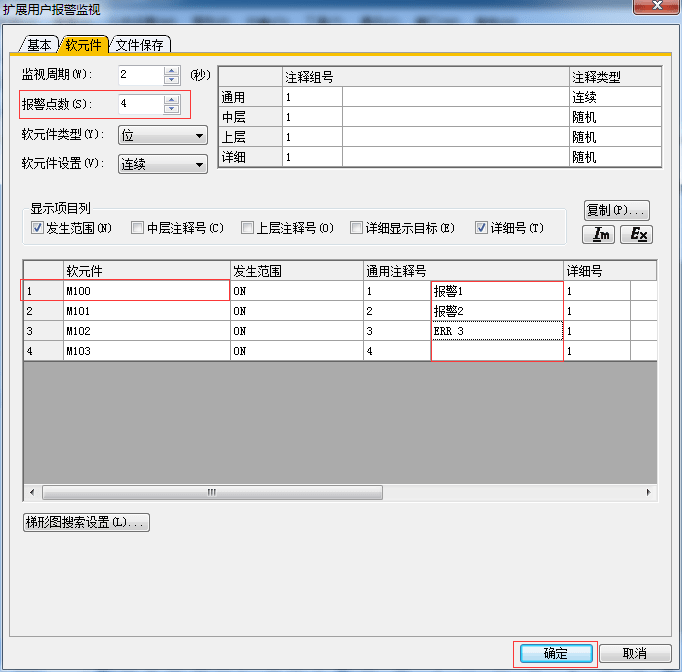

2.3.3 擴展用戶報警監視-軟元件設置，設置完后單擊[確認]

 報警點數，設置報警總數。

設置位軟元件，發生范圍，注釋號是根據我們新建的[注釋組號表格]一次排列的。

至此觸摸屏注釋就添加完成了，更多關于三菱觸摸屏技術問題或他產品需要可以前往海藍機電官網咨詢，感謝您的閱讀！
