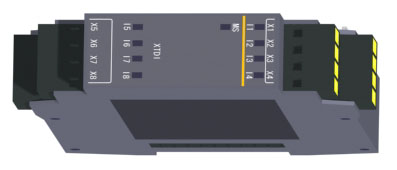

WS0-XTDI80202 三菱WS安全控制器输入模块，简称WS0-XTDI

WS0-XTDI80202参数说明：安全输入8点(单一输入)/4点(双工),弹簧夹端子台。

三菱WS安全控制器输入模块WS0-XTDI80202产品规格：

[SIL] SIL3(IEC 61508)

[SILCL] SILCL3(IEC 62061)

[安全类型] 第4类(EN/ISO 13849-1)

[PFHd] 0.4×10的-9次方

[TM(任务时间)] 20年(EN/ISO 13849)

[保护等级] 端子IP20(IEC 60529),盒子IP40(IEC 60529)

[电磁兼容性(EMC)] A级(IEC 61000-6-2,EN 55011)

[X1~X8电流不包括总线(FLEXBUS+)供电] 最大3.3W

[数据接口] FLEXBUS+

[外部配线方式] 两级弹簧夹端子

[输入回路(I1~I8)]

. 输入点数：8点

. 输入电压ON：DC13~30V

. 输入电压OFF：DC-5~+5V

. 输入电流ON：2.4~3.8mA

. 输入电流OFF：-2.5~2.1mA

. 接地切断时的输入逆电流：最大20mA,对电源的有效反电流抵抗1.5kΩ

. 开关电流(使用机械接点时)：14.4mA(5V),3mA(24V)

. 输入电容：最大10nF

. 二重化不一致的时间：4ms~30s 可设置

[测试脉冲输出(X1~X8)]

. 输出点数：8点

. 输出方式：PNP半导体，短路保护，短路监控器(可选)

. 输入电压：DC16~30V

. 输出电流

测试脉冲输出(X1/X3/X5/X7或X2/X4/X6/X8)每点最大120mA

. 测试脉冲频率(测试间隔)：1~25Hz，可设定

. 测试脉冲宽度(测试间隙)：1~100ms，可设定

. 负载容量

当测试间隙≥4ms时：1μF

对于测试间隙1ms时：0.5μF

. 电缆电阻：最大100Ω

[外形尺寸H*W*D] 106.5*22.5*120.8mm

[重量] 150g
