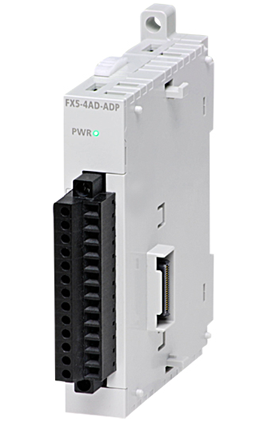

FX5-4AD-ADP 三菱FX5系列4通道模拟量输入模块

FX5-4AD-ADP型模拟量输入扩展适配器为可增设4点模拟量输入的扩展适配器，可适用于FX5U、FX5UC系列PLC。

FX5-4AD-ADP,FX5-4AD-ADP价格,FX5-4AD-ADP外部连接,FX5-4AD-ADP用户手册,FX5-4AD-ADP参数

FX5-4AD-ADP参数说明：模拟输入4通道，欧式端子排

三菱模拟量输入模块FX5-4AD-ADP产品规格说明

1、电源规格

[内部供电(A/D转换回路)] DC24V 20mA，从CPU模块的DC24V电源向内部供电。

[内部供电(接口)] DC5V 10mA，从CPU模块的DC5V电源向内部供电。

2、性能规格

[模拟输入点数] 4点(4通道)

[模拟输入电压] DC-10~+10V(输入电阻值1MΩ)

[模拟输入电流] DC-20~+20mA(输入电阻值250Ω)

[数字输出值] 14位二进制

[输入特性、分辨率]

┌────────┬──────┬────┐

│模拟输入范围 │数字输出值 │分辨率 │

├──┬─────┼──────┼────┤

│电压│0~l0v │0~16000 │625μV │

│ ├─────┼──────┼────┤

│ │0~5V │0~16000 │312.5μV│

│ ├─────┼──────┼────┤

│ │1~5V │0~12800 │312.5μV│

│ ├─────┼──────┼────┤

│ │-10~+10V │-8000~+8000 │1250μV │

├──┼─────┼──────┼────┤

│电流│0~20mA │0~16000 │1.25μA │

│ ├─────┼──────┼────┤

│ │4~2OmA │0~12800 │1.25μA │

│ ├─────┼──────┼────┤

│ │-20~+2OmA │-8000~+8000 │2.5μA │

└──┴─────┴──────┴────┘

[精度(相对于数字输出值的满量程的精度)]

·环境温度25±5℃:±0.1%(±16digit)以内

·环境温度0~55℃:±0.2%(±32digit)以内

·环境温度-20~0℃:±0.3%(±48digit)以内

[转换速度] 最大450μs(每个运算周期更新数据)

[绝对最大输入] 电压:±15V、电流:±30mA

[绝缘方式]

·输入端子与可编程控制器之间:光耦绝缘

·输入端子通道间:不绝缘

[输入输出占用点数] 0点(与可编程控制器的最大输入输出点数无关)

[外形尺寸H*W*D] 98*17.6*74mm

[重量] 0.1kg
