HG-SN52J-S100_三菱伺服电机_HG-SN52BJK-S100_原装正品现货库存_最新产品

HG-SN52J-S100_三菱伺服电机_HG-SN52BJK-S100_原装正品现货库存

点击：9545 日期：2018-11-21 选择字号：小中大

HG-SN52J-S100、HG-SN52BJ-S100、HG-SN52BJK-S100、HG-SN52JK-S100的区别，"B" 表示带制动控制器，"K" 表示开键槽,其它规格一样。配套伺服驱动器有MR-JE-70A、MR-JE-70B、MR-JE-70C。HG-SN52J-S100用户手册,HG-SN52J-S100 CAD尺寸图

HG-SN52J-S100价格(面价)5690、HG-SN52BJ-S100价格(面价)9530。

HG-SN52J-S100参数说明：三菱经济型0.5Kw伺服电机、2000r/min

三菱伺服电机HG-SN52J-S100性能参数说明

[连续特性(注1)] 额定输出0.5kW、额定转矩 2.39 N·m

[最大转矩] 7.16 N·m

[额定转速(注1)] 2000 r/min

[最大转速] 3000 r/min

[瞬时允许转速] 3450 r/min

[连续额定转矩时的功率比]

. HG-SN52J-S100 ：7.85kW/s

. HG-SN52BJ-S100：6.01kW/s

[额定电流] 2.9A

[最大电流] 9.0A

[惯量J]

. HG-SN52J-S100 ：7.26 [* 10的4次方kg·m平方]

. HG-SN52BJ-S100：9.48 [* 10的4次方kg·m平方]

[推荐负载惯量比(注2)] 15倍以下

[速度·位置检测器] 增量17位编码器(伺服电机每转的分辨率: 131072pulses/rev)

[油封] 有

[耐热等级] 130(B)

[结构] 全闭环自冷(防护等级：IP65(注3))

[环境条件(注4)]

环境温度：运行时0°C~40°C(无冻结)、保管时-15°C~70°C(无冻结)

环境湿度：运行时80 %RH以下(无凝露)、保管时90 %RH以下(无凝露)

周围环境：室内(无阳光直射)，无腐蚀性气体·可燃性气体·油雾·尘埃等

海拔：海拔1000m以下

耐振动(注5)：X、Y: 24.5m/s平方

[振动等级(注6)] V10

[轴的允许负载(注7)] L 55mm、径向 980N、轴向 490N

[重量]

. HG-SN52J-S100 ：4.8kg

. HG-SN52BJ-S100：6.7kg

========================备注=============================

1. 电源电压下降时，无法保证输出及额定转速。

2. 负载惯量比超出记载值时，请咨询营业窗口。

3. 轴贯通部除外。IP表示对人体、固体异物及水的浸入的防护等级。

4. 经常处在油雾环境或会淋到油水的环境下，有时不能使用标准规格的伺服电机，请咨询营业窗口。

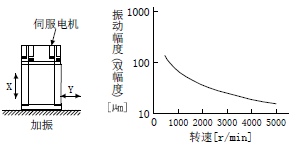

5. 振动方向如下图所示。数值为表示最大值部分(通常反负载侧托架)的值。伺服电机停止时，轴承容易出现微动磨损，因此请将振动控制在允许值的一半左右。

6. V10表示伺服电机单体的幅度在10μm以下。测定时的伺服电机安装状态及测定位置如下图所示。

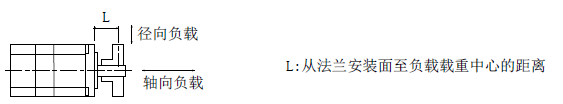

7. 轴的允许负载如下图所示。请勿使轴承受超出表中值的负载。该值为各自单独作用时的值。

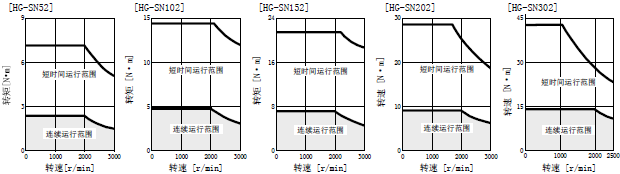

[转矩特性]

伺服放大器的电源输入为三相AC200V或单相AC230V时的转矩特性如粗线所示。

伺服放大器的电源输入
