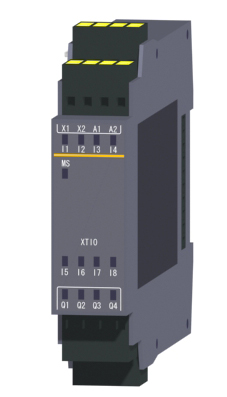

WS0-XTIO84202 三菱WS安全控制器IO混合模块，简称WS0-XTIO

WS0-XTIO84202价格(面价)5910，WS0-XTIO84202用户手册,WS0-XTIO84202外部连接。

WS0-XTIO84202参数说明：安全输入8点(单一输入)/4点(输入输出时)，安全输出4点(单一输入)/2点(输入输出时)，弹簧夹接线端子，快速关闭功能

三菱WS安全控制器输入输出模块WS0-XTIO84202产品规格：

[SIL] SIL3(IEC 61508)

[安全类型] 第4类(EN/ISO 13849-1)

[PFHd]

. 双通道输出：2.5×10的-9次方

. 对所有输出的有效测试脉冲的单一信道输出：6×10的-9次方

[TM(任务时间)] 20年(EN/ISO 13849)

[保护等级] 端子IP20(IEC 60529),盒子IP40(IEC 60529)

[电磁兼容性(EMC)] A级(IEC 61000-6-2,EN 55011)

[X1、X2电流不包括总线(FLEXBUS+)供电] 最大2.8W

[数据接口] FLEXBUS+

[外部配线方式] 两级弹簧夹端子

[外形尺寸H*W*D] 106.5*22.5*120.8mm

[重量] 180g

[电源部(A1,A2)]

. 供给电压：DC24V(DC16.8~30V)

. 电源电压方式：PELV或SELV

. 消耗电力：最大96W，输出取决于Q1~Q4的负载

. 上升时间：最大18s

. 短路保护：4A gG

[输入回路(I1~I8)]

. 输入点数：8点

. 输入电压ON：DC13~30V

. 输入电压OFF：DC-5~+5V

. 输入电流ON：2.4~3.8mA

. 输入电流OFF：-2.5~2.1mA

. 接地切断时的输入逆电流：最大20mA,对电源的有效反电流抵抗1.5kΩ

. 开关电流(使用机械接点时)：14.4mA(5V),3mA(24V)

. 输入电容：最大10nF

. 二重化不一致的时间：4ms~30s 可设置

[测试脉冲输出(X1，X2)]

. 输出点数：2点

. 输出方式：PNP半导体，短路保护，短路监视器

. 输出ON电压：DC16~30V

. 输出OFF电阻：22Ω±10%，约10mA的电流限制

. 输出电流

测试脉冲输出(X1或X2)时最高120mA

每个单元最多可以串联和测试多达8个级联传感器，最高可达30mA。

安全控制器的总电流限制为最大1.28 A.

. 测试脉冲频率：1~25Hz可设定

. 测试脉冲宽度：1~100ms可设定

. 负载容量

测试间隙≥4ms的情况：1µF

测试间隙1ms的情况：0.51µF

. 电缆电阻：最大100Ω

[安全输出Q1~Q4]

. 输出点数：4点

. 输出方式：PNP半导体，短路保护，短路监视器

. 输出ON电压：DC16~30V

. 漏电流OFF：通常动作时最大0.1mA,A2端子配线断线时最大1.6mA

. 输出电流：最大2A

. 合计电流：TA≦45℃最大4A，TA≦55℃最大3.2A，UL/CSA应用时最大3.2A

. 测试脉冲频率：最大5Hz

. 测试脉冲宽度：＜650µs

. 负载容量：≦0.5µF

. 电缆电阻：最大5Ω
