三菱伺服放大器_MR-J4-22KA三菱伺服电机配套专用-22KW三相AC200V

点击：10114 日期：2018-11-27 选择字号：小中大

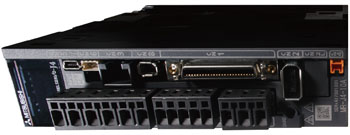

MR-J4-22KA 三菱伺服放大器22KW三相AC200V，

MR-J4-22KA参数说明：伺服放大器通用接口型22KW用，三相AC200~240V

三菱伺服放大器22KW型MR-J4-22KA的详细规格说明：

[输出]

. 额定电压：三相AC170V

. 额定电流：126A

[主电路电源输入]

. 电源|频率：三相AC200V~240V 50Hz/60Hz

. 额定电流：95A

. 允许的电压变动：三相AC170V~264V

. 允许的频率变动：±5%以内

[控制电路电源输入]

. 电源·频率：单相AC200V~240V 50Hz/60Hz

. 额定电流：0.3A

. 允许的电压变动：单相AC170V~264V

. 允许的频率变动：±5%以内

. 消耗电量：45W

[接口用电池]

. 电源|频率：DC24V ±10%

. 电源容量:0.5A(包含CN8接头信号)

[控制方式] 正弦波PWM控制电流控制方式

[允许再生电力] 外置再生电阻器(标准附属件）850w(1300w)

[动态制动器] 外加选项

[通信功能]

. USB：与个人电脑等的连接(对应MR Configurator2)

. RS-422/RS-485：最多32轴，1:n通信

[编码器输出脉冲] 对应(ABZ相脉冲)

[模拟监视器] 2通道

[位置控制模式]

. 最大输入脉冲频率：4Mpps(差动输入时)，200kpps(集电极开路输入时)

. 定位反馈脉冲：编码器分辨率(伺服电机梅旋转一周的分辨率): 22位

. 指令脉冲倍率：电子齿轮A/B倍 A＝1~6777216，B=1~6777216, 1/10 < A/B < 4000

. 定位完成脉冲宽度设定：0pulse~165535pulse(指令脉冲单位)

. 误差过大：±3转

. 转矩限制：通过参数设定或者外部模拟量输入((DC0V~+10V/最大转矩)进行设定

[速度控制模式]

. 速度控制范围：模拟量速度指令1:2000，内部速度指令1:5000}

. 模拟量速度指令输入：DC0V~±10V/额定转速(通过 [Pr.PC12] 能够更改10V时的转速)

. 速度变动率：±0.01%以下(负载变化:0%~100%), 0%(电源变化±10%) ±0.2%以下(环境温度:25±10℃)仅限拟量速度指令时

. 转矩限制:通过参数设定或者外部模拟量输入((DC0V~+10V/最大转矩)进行设定

[转矩控制模式]

. 模拟最转矩指令输入:DC0V~±8V/最大转矩(输入阻抗:10kΩ~12kΩ)

. 速度制限:通过参数设定或者外部模拟量输入((DC0V~±10V/额定转速)进行设定

[位置模式] 不支持

[全封闭控制] 2线式通信方式

[机器端编码器接口] 三菱电机高速串行通信

[保护功能]

. 过电流保护、再生过电压保护、过载保护(电子热继电器)、伺服电机过热保护、编码器异常保护、

再生异常保护、电压不足保护、瞬时掉电保护、超速保护、误差过大保护

[安全功解] STO(IEC/EN 61800-5-2)

[安全性能]

. 第三者认证规格(注6):ENISO 13849-1 种类3 PL d. EN 61508 SIL 2, EN 62061 SIL CL2, EN 61800-5-2 SIL2

. 响应性能:8ms以下(STO输入OFF-->能源切断)

. 测试脉冲输入(STO): 测试脉冲周期:1Hz-25Hz 测试脉冲关断时间:最大1ms

[构造(保护等级)] 强冷、开放(IP20)

[重量] 18.2kg
