     判斷三菱人機界面連接三菱PLC通訊故障


    點擊：10088 日期：2019-11-08  選擇字號：小 中 大




          判斷三菱人機界面連接三菱PLC通訊故障處理的方法，先別著急關閉，我們一起往下閱讀，你覺得這篇文章可以，可以給點建議與收藏哦！

DVP-64EH00R型PLC有RS485、RS232通訊端口各一個。

DOP-A57GSTD型人機界面有COM1、COM2共兩個通訊端口。COM1的通訊模式有RS232、RS485及RS422三種。COM2僅有RS232一種通訊模式。

三、維修思路：

(一)針對通訊電纜接觸不良可采取的措施：



	重新制作RS232、RS485通訊電纜各一條進行更換，用于RS232及RS485通訊模式下的通訊，確保通訊電纜接觸良好。




	 判斷三菱人機界面連接三菱PLC通訊故障






	 判斷三菱人機界面連接三菱PLC通訊故障

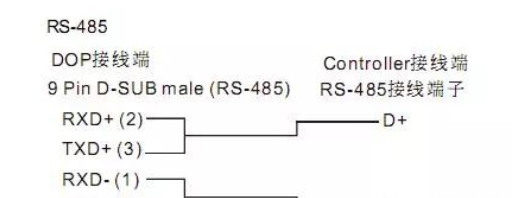

通訊電纜接線圖如下：

(二)針對通訊端口接觸不良可采取的措施：

分別采用：PLC的RS485通訊端口與人機界面COM1端口在RS485通訊模式下進行通訊;PLC的COM1通訊端口與人機界面的COM1端口在RS232通訊模式下進行通訊;PLC的COM2通訊端口與人機界面的COM1端口在RS232通訊模式下進行通訊。通過不同的通訊端口通訊實測，確定故障通訊端口。

1、用RS485通訊電纜，將PLC的RS485通訊接口與人機界面COM2接口進行連接。人機界面COM2通訊模式設置為RS485。

若故障依舊，可能產生故障的原因為：PLC的RS485接口有故障。

2、用RS232通訊電纜，將PLC的RS232通訊接口與人機界面COM2接口進行連接。人機界面COM2通訊模式設置為RS232。

若故障依舊，可能產生故障的原因為：人機界面的COM2接口有故障。

(3)用RS232通訊電纜，將PLC的RS232通訊接口與人機界面的COM1接口進行連接。人機界面COM1通訊模式設置為RS232。

若故障依舊，可能產生故障的原因為：PLC內部寄存器：D14、D34、D200、M0數據出錯，需讀取PLC程序進行檢查。
