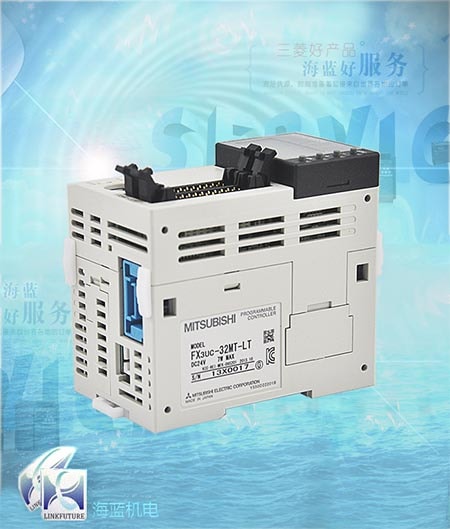

三菱PLC FX3UC-32MT-LT是FX3UC的特殊性的PLC，与其同类型的还有FX3UC-32MT-LT-2，FX3UC-32MT-LT与FX3UC-32MT-LT-2的区别。FX3UC-32MT-LT价格优惠，FX3UC-32MT-LT现货批发销售！

FX3UC-32MT-LT性能规格详细说明如下：

【FX3UC-32MT-LT电源规格】

◆ 电源电压:DC24V +20% -15%纹波(p-p) 5%以内
◆ 允许瞬时停电时间:对5ms以下的瞬时停电会继续运行
◆ 电源保险丝:
·CPU,输入输出动作用电源回路：125V 3.15A
·CC-Link/LT内置电源回路：125V 0.8A
◆ 冲击电流:最大30A 0.5ms/DC24V
◆ 消耗功率(W):7
◆ DC5V内部供电电源(mA):350
◆ CC-Link/LT网络用内置电源:DC24V 350mA

【FX3UC-32MT-LT输入规格】
◆ 输入形式：DC24V漏型输入
◆ 输入点数：16点
◆ 输入连接方式：连接器
◆ 输入信号电压：DC24V +20% -15%纹波(P-P) 5%以内
◆ 输入阻抗：3.9KΩ(X000~X005);3.3KΩ(X006~X007);4.3KΩ(X010以后);
◆ 输入信号电流：6mA/DC24V (X000~X005);7mA/DC24V (X006~X007);5mA/DC24V (X010以后);
◆ 输入灵敏度电流：
    OFF->ON 3.5mA(X000~X005);4.5mA(X006~X007);3.5mA(X010以后);
    ON->OFF 1.5mA
◆ 输入响应时间：约10ms
◆ 输入信号形式：无电压触点输入或是NPN集电极开路型晶体管
◆ 回路隔离：光耦隔离
◆ 输入动作显示：通过显示模块进行监控

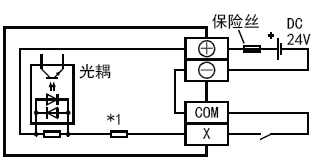

◆ 输入回路的结构图
    FX3UC-32MT/LT输入接线
◆ 高速计数器功能
    硬件计数器:通过硬件执行计数的计数器。
    软件计数器:通过CPU的中断处理执行计数的计数器。
◆ 输入中断(I00口~I50口):可编程控制器(基木单元)的输入中，有输入中断(输入延迟中断功能)中断输入为6点。
◆ 脉冲捕捉:有脉冲捕捉功能，脉冲捕捉输入为8点(M8170~M8177)

【FX3UC-32MT-LT输出规格】
◆ 输出形式：晶体管漏型输出
◆ 输出点数：16点
◆ 输出连接方式：连接器
◆ 外部电源：DC5~30V
◆ 最大电阻负载：0.3A/1点(Y000~Y003),0.3A/1点(Y004以后)
◆ 最大电感性负载：7.2W/1点DC24V (Y000~Y003),2.4W/1点DC24V(Y004以后)
◆ 开路漏电流：0.1mA以下/DC30V
◆ ON电压：1.5V以下
◆ 输出响应时间：
      Y000~Y002：5μs以下/10mA以上(DC5~24V)
      Y003:5μs以下/10mA以上(DC5~24V)
      Y004以后：0.2ms以下/100mA (DC24V时)
◆ 回路隔离：光耦隔离
◆ 输出动作显示：通过显示模块进行监控

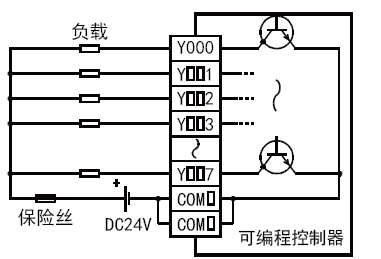

◆ 输出回路的结构图：
