编号：AJ65SBTB1-16DT
类别：三菱配件及周边
评价：( 0 ) 条
点击：14111

AJ65SBTB1-16DT三菱CCLINK模块，深圳海蓝机电专业代理原装三菱plc、三菱变频器、三菱伺服电机、三菱触摸屏、减速机、机器人等原装三菱产品，并为您提供专业技术支持！服务热线：400-8819-130、0755-88356415。

产品介绍

海蓝机电专业销售三菱原装PLC，三菱原装PLC模块，价格优惠，大量现货！AJ65SBTB1-16DT三菱CCLINK模块|三菱PLC选型指导|晶体管输出模块|全新一年质保，服务热线：400-8819-130、0755-88356415。

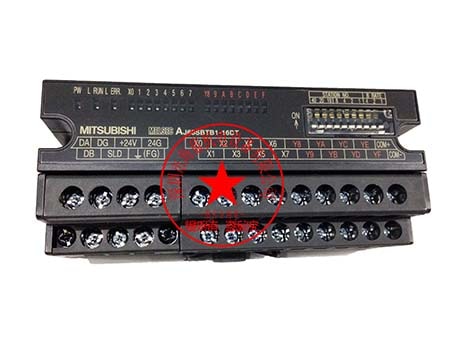

AJ65SBTB1-16DT是三菱cc-link模块属于端子排型复合模块。

三菱CCLINK模块AJ65SBTB1-16DT性能规格如下：
三菱CCLINK模块AJ65SBTB1-16DT输入规格：
【输入点数】:8点
【绝缘方式】:光耦合器绝缘
【额定输入电压】:DC24V
【额定输入电流】:约7mA
【使用电压范围】:DC19.2~26.4V(波动率5%以内)
【最大同时输入点数】:100%
【ON电压/ON电流】:14V以上/3.5mA以上
【OFF电压/OFF电流】:6V以下/1.7mA以下
【输入电阻】:约3.3kΩ
【响应时间】:1.5ms以下(DC24V时)
【输入形式】:正公共端(漏型)

三菱CCLINK模块AJ65SBTB1-16DT输出规格：
【输出点数】:4点
【绝缘方式】:光耦合器绝缘
【额定负荷电压】:DC24V
【使用负荷电压范围】:DC19.2~26.4V(波动率5%以内)
【最大负荷电流】:0.5A/1点 1.2A/1公共端
【最大突入电流】:1.0A l0ms以下
【OFF时泄漏电流】:0.25mA以下
【ON时最大电压降】:0.3V以下(TYP) 0.5A 0.6V以下
【输出形式】:漏型
【保护功能】:过载/过电压/过热保护功能
【响应时间】:
OFF->ON:0.5ms以下
ON->OFF:1.5ms以下(电阻负荷)
【输出部分外部供给电源】:
电压:DC19.2~26.4V(波动率5%以内)
电流:17.8mA以下(DC24V、全部点ON时)不包含外部负荷电流
【过电流抑制器】:齐纳二极管

【公共端方式】16点1公共端(端子排型3线式)
【占用站数】1站分配32点(使用16点)
【I/O模块电源】
   电压：DC20.4~26.4V(波动率5%以内)
   电流：50mA以下(DC24V、全部点ON时)不饱含外部负荷电流
【噪声强度】通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地之间AC500V 1分钟期间
【绝缘电阻】DC外部端子汇总一接地之间DC500V绝缘电阻计测量l0Ω以上
【保护等级】IP2X
【重量】0.18kg
【外部连接方式】
通信部分、I/O模块电源部分:
      7点2段式端子排[传送回路、I/O模块电源、FG]
      M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
输入输出电源部分、输入输出部分:
      18点直接安装端子排〔输入输出电源、I/O信号〕
      M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
【模块安装螺栓】带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装，可以6方向安装
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用压装端子】
. RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
. V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸：1.25~2.0mm2]
