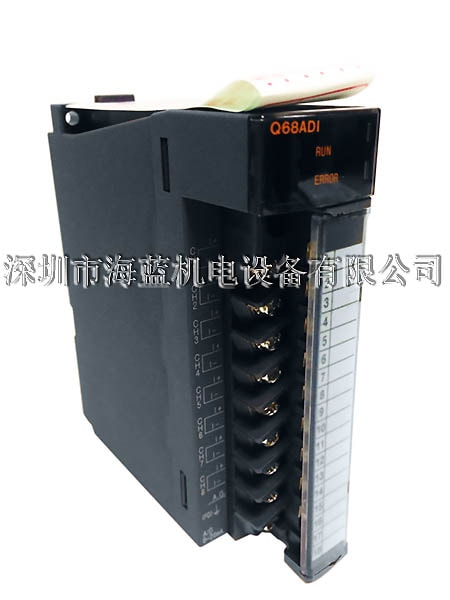

- Q68ADI三菱模块8点模拟输入模块
- 编号：Q68ADI
- 类别：三菱PLC-Q系列配件
- 评价：( 0 ) 条
- 点击：15291
产品介绍
三菱模块Q68ADI三菱模块I8点模拟输入模块，海蓝机电为您提供专业三菱plc选型、三菱plc报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。，服务热线：400-8819-130、0755-88356415。
三菱PLC模拟量输入模块Q68ADI产品规格说明：
【模拟输入点】：8点【模拟输入电流】： 0至20mA DC(输入电阻值250Ω)
【数字输出】：
16-位标志的二进制正常分辨率模式：–4096~4095
高分辨率模式：–12288至12287、-16384~16383
【I/O特点最大分辨率】【精度(与最大数字输出值对应的精度)】：
| I/O 特点最大分辨率 | 模拟输入范围 | 正常分辨率模式 | 高分辨率模式 | |||||||||||||||||
| 数字输出值 | 最大分辨率 | 数字输出值 | 最大分辨率 | |||||||||||||||||
| 电压 | 0 至10 V | 0 至4000 | 2.5 mV | 0 至16000 | 0.625 mV | |||||||||||||||
| 0 至5 V | 1.25 mV | 0 至12000 | 0.416 mV | |||||||||||||||||
| 1 至5 V | 1.0 mV | 0.333 mV | ||||||||||||||||||
| -10 至10 V | –4000 至4000 | 2.5 mV | –16000 至16000 | 0.625 mV | ||||||||||||||||
| 用户范围设置 | 0.375 mV | –12000 至12000 | 0.333 mV | |||||||||||||||||
| 电流 | 0 至20 mA | 0 至4000 | 5μA | 0 至12000 | 1.66μA | |||||||||||||||
| 4至20 mA | 4μA | 1.33μA | ||||||||||||||||||
| 用户范围设置 | -4000 至4000 | 1.37μA | –12000 至12000 | 1.33μA | ||||||||||||||||
| 精度（与最大数字输出值对应的精度） | 模拟输入范围 | 正常分辨率模式 | 高分辨率模式 | |||||||||||||||||
| 环境温度0 至55 °C | 环境温度25 ± 5 °C | 环境温度0 至55 °C | 环境温度25 ± 5 °C | |||||||||||||||||
| 带温度补偿纠正 | 不带温度补偿纠正 | 带温度补偿纠正 | 不带温度补偿纠正 | |||||||||||||||||
| 电压 | 0 至10 V | ± 0.3 %（± 12 位数*） | ± 0.4 %（± 16 位数*） |
± 0.1 % （± 48 位数*） |
± 0.3 %（± 48 位数*） | ± 0.4 %（± 64 位数*） | ± 0.1 %（± 16 位数*） | |||||||||||||
| -10至10 V | ||||||||||||||||||||
| 0 至5 V | ± 0.3 %（± 36 位数*） | ± 0.4 %（± 48 位数*） | ± 0.1 %（± 12 位数*） | |||||||||||||||||
| 1 至5 V | ||||||||||||||||||||
| 用户范围设置 | ||||||||||||||||||||
| 电流 | 0 至20 mA | |||||||||||||||||||
| 4至20 mA | ||||||||||||||||||||
| 用户范围设置 | ||||||||||||||||||||
【转换速度】： 80μs/通道(当有温度漂移时,不管使用的通道数目有多少都将使用加上160μs所得的时间)
【绝对最大输入】：电压±15V;电流±30mA
【E2PROM 写入次数】 最高10 万次
【隔离方法】：
I/O端子和PLC电源之间：光电耦合器隔离
通道之间：非隔离的
【介电电压】：I/O端子和PLC电源之间：500VAC 1分钟
【绝缘电阻】：I/O端子和PLC 电源之间：500VDC 20MΩ或更大
【占用点数】：16点
【连接端子】：18-点端子排
【适用线径】：0.3至0.75mm2
【适用压装端子】：R1.25-3(不能使用带套管的压装端子)
【内部电流消耗(5VDC)】：0.64A
【Q68ADI外形尺寸H*W*D】：98*27.4*90mm
【Q68ADI重量】：0.19kg
【Q68ADI价格】：面价
我们的优势：
【A】:10多年来一直专注于三菱原装工控领域，专业代理原装三菱plc、三菱变频器、三菱伺服电机、三菱触摸屏、三菱减速机、三菱机器人等原装进口自动化产品，备有各类现货库存高达2000多种，100%原装正品，假一罚十！
【B】:完善的售后服务体系，常规型号24小时内迅速发货，物流部门本着"安全、高效、快捷”的服务理念，可满足客户的各类物流需求。
1、广东省内客户可满足上午发货，下午送达，下午发货，第二天早上送达。
2、省外客户可提供即日达、隔日达、普通快递、物流等服务，满足客服多样化的需求，为您提供快捷速递服务的同时，为您节约物流成本。
3、国外客户可提供国际海运集装箱拼箱运输服务，可提供贴唛头、固定卡板、打木架等个性化服务。
【C】:所有产品咨询、报价、货期三分钟内及时响应，公司客服及销售人员经过严格的产品知识培训，能为您提供产品选型、产品报价、产品介绍等专业的售前技术咨询，还可提供编程软件免费下载、编程入门、视频教学、 技术培训等，为您解决后顾之忧，提供一站式的优质服务。
【D】:雄厚的技术实力， 拥有专业、高效的技术团队，所有技术人员均已通过三菱专业技术工程师的考核，可帮助客户进行PLC程序设计、触摸屏程序设计、伺服系统编程与调试，工程总包等，并根据您的现场需要提供技术上门支持， 省内客户接到技术请求后3小时即可上门，为您的企业自动化插上展翅飞翔的翅膀。
【E】:专业的维修工程师团队，365天免费保修，修复时间快、48小时内为您排忧解难，提供详尽的维修解决方案，为您提供高效的售后维修服务。
