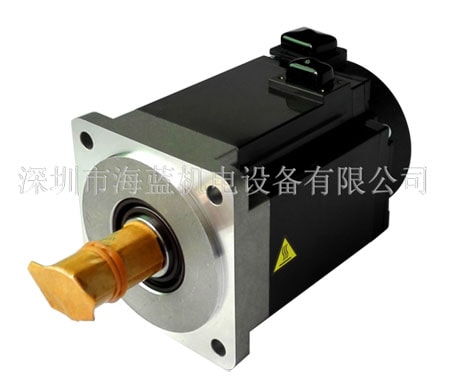

- HJ-KS103J三菱伺服电机配套MR-JE-100AS
- 编号：HJ-KS103J
- 类别：三菱伺服电机MR-JE系列
- 评价：( 0 ) 条
- 点击：11828
产品介绍
HJ-KS103J三菱伺服电机配套MR-JE-100AS海蓝机电为您提供专业三菱伺服选型、三菱伺服电机报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。
HJ-KS103J低惯性伺服电机，额定转速 [r/min]:3000；额定输出1KW
三菱伺服电机HJ-KS/FS**(B)(J)型组成：
| HJ-KS | 10 | 3 | _ | B | J |
|
|
|
|
|
|
| ① | ② | ③ | ④ | ⑤ | ⑥ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ① | 记号 | 伺服电机系列 |
|
④ | 记号 | 特殊容量规格 | |||||
| HJ-KS | 低惯性 |
|
无 | 标准 | |||||||
| HJ-FS | 高惯性 |
|
A | 特殊容量规格 | |||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ② | 记号 | 额定输出 [kW] |
|
⑤ | 记号 | 电磁制动器 | |||||
| 1 | 0.1 |
|
无 | 无 | |||||||
| 2 | 0.2 |
|
B | 附带 (注1) | |||||||
| 4 | 0.4 |
|
|
|
|
|
|||||
| 7 | 0.75 |
|
⑥ | 记号 | 油封 | ||||||
| 10 | 1 |
|
无 | 无 | |||||||
| 15 | 1.5 |
|
J | 附带 | |||||||
| 20 | 2 |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ③ | 记号 | 额定转速 [r/min] |
|
|
|
|
|
||||
| 2 | 2000 (注2) |
|
|
|
|
|
|||||
| 3 | 3000 |
|
|
|
|
|
|||||
三菱伺服电机HJ-KS103J规格参数：
| HJ-KS103J |
|
||
| 对应伺服放大器型号 | MR-JE-100AS | ||
| 电源设备容量 *1 [kVA] | 1.7 | ||
| 连续特性 | 定格出力 [kW] | 1.0 | |
| 额定转矩 (注3) [N・m] | 3.2 | ||
| 最大转矩 [N・m] | 9.5 | ||
| 额定转速 [r/min] | 3000 | ||
| 最大转速 [r/min] | 5000 | ||
| 许用瞬时转速 [r/min] | 5750 | ||
| 连续额定转矩时的功率因数 | 标准 [kW/s] | 36.7 | |
| 带有电磁制动器 [kW/s] | 31.5 | ||
| 额定电流 [A] | 4.9 | ||
| 最大电流 [A] | 16 | ||
| 再生制动器频率 *2, *3 [回/分] | 71 | ||
| 惯量矩J | 标准[× 10 -4 kg・m2 ] | 2.76 | |
|
带有电磁制动器 [× 10 -4 kg・m2 ] |
3.21 | ||
| 推荐负载惯量比 (注1) | 15倍以下 | ||
| 速度•位置检出器 | (增量型17位编码器(磁力) (注4)伺服电机每转的分辨率:131072pulses/rev) | ||
| 油封 | 可支持带油封伺服电机HJ-KS_J | ||
| 耐热等级 | 130 (B) | ||
| 结构 | 全闭自冷 (防护等级:IP65) (注2) | ||
| 环境条件 *4 | 环境温度 | 运行:0°C～40°C (无冻结)、保存:-15°C～70°C (无冻结) | |
| 环境湿度 | 运行:80%RH及以下 (无结露)、保存:90%RH及以下 (无结露) | ||
| 环境 | 室内 (无阳光直射)、无腐蚀性气体•引火性气体•油烟•粉尘 | ||
| 标高 | 海拔1000m及以下 | ||
| 耐振动 *5 | X: 24.5 m/s2 Y: 24.5 m/s2 | ||
| 振动等级 | V10 *7 | ||
| 国外参照规格 | 请参阅本产品目录p.14的“支持海外规格・法令法规”部分 | ||
| 轴的许用负载 *6 | L [mm] | 45 | |
| 径向[N] | 686 | ||
| 轴向[N] | 196 | ||
| 重量 | 标准[kg] | 4.3 | |
| 带有电磁制动器[kg] | 5.3 | ||
三菱伺服电机HJ-KS103J价格：面价
注) 1. 负载惯量相对于伺服电机惯量的比率。负载惯量比大于记载值时，请咨询营业窗口。
2. 轴贯通部位除外。轴贯通部位详情请参阅本产品目录p.2-9的“关于伺服电机规格注释”的*8。
3. 在像升降轴那样会发生不平衡转矩的设备中，请将不平衡转矩设定在额定转矩的70%及以下。
4. 请勿在伺服电机附近放置磁铁等会产生磁力的物体。无法避免时，请采取设置屏蔽板等措施对磁力进行屏蔽，使伺服电机本体受到的磁力在100高斯及以下。
5. 当满足下述条件时，再生频率没有任何限制。
・ 从额定转速减速停止时： 实际转矩在额定转矩范围内
・ 从最大转速减速停止时： 15倍及以下的负载惯性矩比，且实际转矩在额定转矩范围内
6. 当满足下述条件时，再生频率没有任何限制。
・ 从额定转速减速停止时： 7倍及以下的负载惯性矩比，且实际转矩在额定转矩范围内
・ 从最大转速减速停止时： 2倍及以下的负载惯性矩比，且实际转矩在额定转矩范围内
*1～*7请参阅本产品目录p.2-9的“关于伺服电机规格注释”部分。
