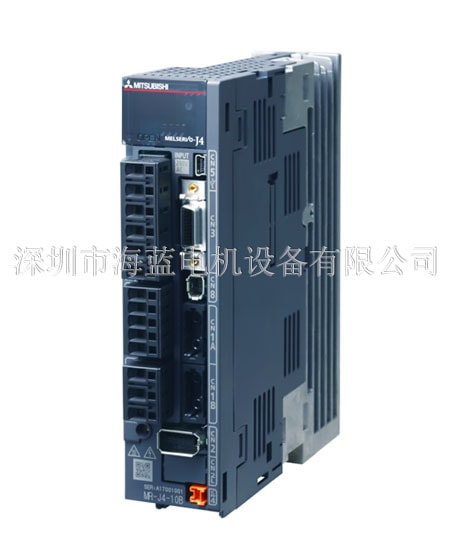

- MR-J4-100B-RJ三菱伺服放大器，伺服放大器SSCNETIII / H对应（全闭环控制）1 kW
- 编号：MR-J4-100B-RJ
- 类别：三菱伺服电机MR-J4系列
- 评价：( 0 ) 条
- 点击：14024
MR-J4-100B-RJ三菱伺服放大器，深圳海蓝机电专业代理原装三菱plc、三菱变频器、三菱伺服电机、三菱触摸屏、减速机、机器人等原装三菱产品，并为您提供专业技术支持！服务热线：400-8819-130、0755-88356415。
产品介绍
MR-J4-100B-RJ三菱伺服放大器，伺服放大器SSCNETIII / H对应（全闭环控制）1 kW三相AC 200 V至240 V，海蓝机电为您提供专业三菱伺服选型、三菱伺服电机报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。
MR-J4-100B-RJ三菱伺服放大器特点
1、业界领先的基本性能
采用集成先进专有高速伺服控制架构的专用执行引擎。它实现了2.5 kHz的速度频率响应。再加上采用原始高分辨率绝对位置编码器（4,194,304个脉冲/转），处理速度得到了显着提高。最大限度地提高高端机器的性能。
2、先进的伺服增益调整功能
只需开启一键式调谐功能，即可完成机械共振抑制滤波器，高级减振控制II，鲁棒滤波器等伺服增益调整。充分利用先进的振动抑制功能，使机器性能最大化。
3、SSCNETIII / H系统的高响应
双向数据传输/接收速度比以前高出三倍，最高可达150 Mbps（相当于单向300 Mbps）双向数据传输/接收。它极大地提高了系统的响应速度。
MR-J4-100B-RJ三菱伺服放大器基本参数规格：
| 系列名称 | MELSERVO-J4系列 | |||||||||
| 指令接口 | SSCNET III/H接口 | |||||||||
| 电压等级 | 200V | |||||||||
| 容量[KW] | 1.0 | |||||||||
| 伺服放大器型号名称 | MR-J4-100B-RJ | |||||||||
| 输出 | 额定电压 | 三相AC 170V | ||||||||
| 额定电流[A] | 6 | |||||||||
| 主电路电源输入 | 电压/频率 | 交流输入 | 三相或单相AC 200V至240V，50 Hz/60Hz | |||||||
| 直流输入 | DC 283V至340V | |||||||||
| 额定电流 [A] | 5 | |||||||||
|
允许的电压变化 |
交流输入 | 三相或单相AC 170V至264V | ||||||||
| 直流输入 | DC 241V至374V | |||||||||
| 允许的频率变化 | ±5％以内 | |||||||||
|
控制电路电源输入 |
电压/频率 | 交流输入 | 单相AC 200 V至240 V，50 Hz/60 Hz | |||||||
| 直流输入 | DC 283V至340V | |||||||||
| 额定电流 [A] | 0.2 | |||||||||
|
允许的电压变化 |
交流输入 | 单相AC 170V至264V | ||||||||
| 直流输入 | DC 241V至374V | |||||||||
| 允许的频率变化 | ±5％以内 | |||||||||
| 功耗 [W] | 30 | |||||||||
| 接口电源 | DC 24 V±10％（所需电流容量：0.3A（包括CN 8连接器信号）） | |||||||||
| 控制方法 | 正弦波PWM控制·电流控制系统 | |||||||||
|
允许的再生功率 |
内置伺服放大器的再生电阻 [W] |
20 | ||||||||
| 外置再生电阻器（标准配件） [W] | - | |||||||||
| 动态制动 | 内置 | |||||||||
| SSCNET III / H命令通信周期 | 0.222ms，0.444ms，0.888ms | |||||||||
| 通信功能 |
USB：与个人计算机等连接（与MR Configurator 2兼容） |
|||||||||
| 编码器输出脉冲 | 对应（ABZ相脉冲） | |||||||||
| 模拟监视器 | 2个频道 | |||||||||
| 全封闭控制 | 2线/ 4线通信方式 | |||||||||
| 机器端编码器接口 | 三菱电机高速串行通信/ ABZ相位差输入信号 | |||||||||
| 伺服功能 | 先进的振动抑制控制Ⅱ，自适应滤波器Ⅱ，鲁棒过滤器，自动调谐，一触式调谐，坚韧驱动功能，驾驶记录仪功能，控制所述推出，机械诊断功能，电力监控功能，主从操作功能，规模测量功能，J3兼容模式，超级跟踪控制，空动校正功能 | |||||||||
| 保护功能 | 过流截止，再生过电压阻塞，过载跳闸（电子热），伺服电机过热保护，编码器错误保护，再生错误保护，欠压保护，瞬间停电保护，超速保护，过度错误保护，磁极检测保护，线性伺服控制故障保护 | |||||||||
| 功能安全 | STO（IEC / EN 61800-5-2） | |||||||||
| 安全性能 | 第三方认证标准 | EN ISO 13849-1类别3 PL e，IEC 61508 SIL 3，EN 62061 SIL CL 3，EN 61800-5-2 | ||||||||
| 响应性能 | 8 ms或更少（STO输入关闭→能量切断） | |||||||||
| 测试脉冲输入（STO） | 测试脉冲间隔：1 Hz至25 Hz，测试脉冲关闭时间：最长1ms | |||||||||
| 预期的平均危险侧故障时间（MTTFd） | MTTFd≥100[年]（314a） | |||||||||
| 诊断范围（DC） | DC =中（中），97.6 [％] | |||||||||
| 危险侧面故障的平均概率（PFH） | PFH = 6.4×10-9 [1 / h] | |||||||||
| 海外合规标准 | 为遵守海外标准/法律法规，请参阅合格产品页面。 | |||||||||
| 结构（防护等级） | 强冷，开放式（IP20） | |||||||||
| 关闭附件 | 三相电源输入 | 是的 | ||||||||
| 单相电源输入 | 不当 | |||||||||
| 环境条件 | 环境温度 | 操作：0°C至55°C（无结冰），储存：-20°C至65°C（无结冰） | ||||||||
| 环境湿度 | 操作/储存：5％RH至90％RH（不结露） | |||||||||
| 气氛 | 室内（不要暴露在直射的阳光下），腐蚀性气体，易燃气体，油雾，无尘 | |||||||||
| 海拔 | 海拔2000米 | |||||||||
| 耐振动 | 5.9 /s2，10赫兹〜55赫兹（X，Y，Z各方向） | |||||||||
| 质量[Kg] | 1.4 | |||||||||
MR-J4-100B-RJ三菱伺服放大器价格：面价
