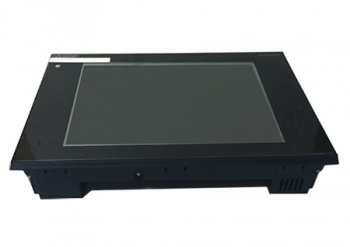

GT2103-PMBDS2三菱触摸屏 3.8寸2个RS 232通道

GT2103-PMBDS2三菱触摸屏 3.8寸2个RS 232通道
编号：GT2103-PMBDS2
类别：三菱GT2000系列
评价：( 0 ) 条
点击：13386

GT2103-PMBDS2三菱新款的触摸屏，GT2103-PMBDS2与GT2103-PMBDS的区别在于前者分别在背面与侧面内置2个RS-232接口(对应软件包为GT Works3 Version 1.119Z以后),而后者为内置1个RS-232、1个RS-422/485接口(对应软件包为GT Works3 Version 1.112S以后)，其它规格一样。

产品介绍

GT2103-PMBDS2三菱触摸屏3.8寸2个RS-232通道

GT2103-PMBDS2参数说明：3.8寸320*128点、TFT单色(黑/白)液晶屏、背景灯5色LED(不可换)、存储器容量3MB DC24V、RS-232(2ch)

三菱触摸屏GT2103-PMBDS2性能规格：
[显示部]
. 显示软元件:TFT单色(黑/白)液晶屏
. 画面尺寸:3.8寸
. 分辨率:320*128点
. 显示尺寸:89.0(W)*35.6(H)[mm]
. 显示字符数:
16点阵标准字体时:20字*8行(全角)
12点阵标准字体时:26字*10行(全角)
. 显示颜色:单色(黑/白) 32级
. 亮度调节:32级
. 登录最大画面数：2048画面
[背景灯]
. 种类：5色LED(不可换)
. 寿命:约50000小时(使用环境温度25℃，显示亮度50%时的时间)
. 颜色：5色(白/绿色/粉红/橙/红)
[触摸屏]
. 方式:模拟电阻膜方式
. 键尺寸:最小2*2点(每键)
. 同时按下:1点
. 寿命:100万次以上(操作力度0.98N以下)
[用户存储器容量]]
. 存储器容量：存储用存储卡(ROM):3MB
. 寿命(写入次数)：10万次
[内置接口]
. RS-232
背面：lch、115200/57600/38400/19200/9600/4800bps 接口形状:MINI-DIN 6针(母)
侧面：lch、115200/57600/38400/19200/9600/4800bps 连接器形状：连接器端子块9针
. USB(设备):lch最大传送速度--Full-Speed 12Mbps 接口形状:USB Mini-B
. SD卡:lch支持SDHC(最大32GB)
[蜂鸣器输出] 单音(音长可调整)
[保护结构] 正面:IP67F 柜内:IP2X
[GT2103-PMBDS2外形尺寸] 113(W)*74(H)*27(D) mm
[GT2103-PMBDS2面板开口尺寸/ GT2103-PMBDS2开孔尺寸:] 105(W)*66(H)
[重量(安装配件除外)] 0.2KG
[对应软件包] GT Works3 Versionl.108N以后

GT2103-PMBDS2输入电源DC24规格
[电源电压] DC24(+10%，-15%)
[耗电量]
. 最大负载时：2.2W以下
. 本体单体背景灯熄灭时:1.6W以下
[冲击电流] 30A以下(1ms、环境温度250C、最大负载时)
[容许瞬停时间] 5ms以内
[噪声耐量] 噪声电压500Vp-p、噪声幅度1μs、通过噪声频率为30~100Hz的噪声模拟器
[耐电压] 电源端子总括-地线间AC500V 1分钟
[绝缘电阻] 电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
[适用电线尺寸]
. 1 配线：
单线0.14~1.5mm2(AWG26~AWG16)
绞线0.14~1.0mm2(AWG26~AWG16)
. 2 配线：
单线0.14~0.5mm2(AWG26~AWG20)
绞线0.14~0.2mm2(AWG26~AWG24)
[适用压接端子] AI 0.25-6BU(AWG24)，AI 0.34-6TQ(AWG22)，AI 0.5-6WH(AWG20)

[适合的紧固扭矩(端子排端子螺栓)] 0.22~0.25[N.m]
