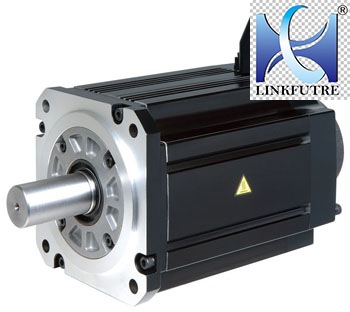

HG-JR903 HG-JR903B三菱伺服电机9kW三相200V
海蓝好服务：承接各项自动化工程，上位机工程，通信工程等 | 各种疑难杂症解决方案、快速维修等。联系电话：0755-88356415
让天下没有难做的机器！
产品介绍
HG-JR903参数说明：伺服电机低惯性、中容量，额定3000r/min,9kW,200V标准电机, HG-JR903B为带电磁制动器型。
三菱伺服电机HG-JR903与HG-JR903B产品规格
[适用系列] MR-J4系列
[指令接口] CC-Link IE现场网络接口、SSCNET III/H接口、通用接口
[电压等级] 200V
[适用电机]
. CC-Link IE现场网络接口
MR-J4-11KGF、MR-J4-11KGF-RJ、MR-J4-11KB-RJ010
. SSCNET III/H接口
MR-J4-11KB、MR-J4-11KB-RJ、MR-J4-DU900B、MR-J4-DU900B-RJ
. 通用接口
MR-J4-11KA、MR-J4-11KA-RJ
[电源设备容量] 13kVA
[连续特性] 额定输出9.0kW、额定转矩28.6N·m
[最大转矩] 85.8N·m
[额定转速] 3000 r/min
[最大转速] 5000 r/min
[瞬时允许转速] 5750 r/min
[连续额定转矩时的功率比]
. HG-JR903：147kW/s
. HG-JR903B：125kW/s
[额定电流] 41A
[最大电流] 134A
[惯量J]
. HG-JR903：55.8
. HG-JR903B：65.4
[推荐负载惯量比] 10倍以下
[速度·位置检测器] 绝对位置·增量共用22位编码器(伺服电机每转的分辨率：4194304pulses/rev)
[油封] 有
[耐热玻璃] 155(F)
[振动等级] V10
[轴的容许载荷] L 79mm, 径向2450N，轴向 980N
[重量]
. HG-JR903：36kg
. HG-JR903B：42kg
HG-JR903B带电磁制动器的伺服电机的保持用电磁制动器的特性：
[形式] 无励磁动作型（弹簧制动）安全制动器
[额定电压] DC 24V(0~-10%)
[消耗功率] 34 W
[线圈电阻] 16.8 Ω
[电感] 1.1 H
[制动器静摩擦转矩] 44 N·m
[解除延迟时间] 0.1 秒
[制动延迟时间] 直流切断 0.03秒
[容许制动工量] 每次制动4500J，每小时45000J
[电机轴上制动器的晃动] 0.2~0.6度
[制动器寿命] 制动次数2000次，1次制动的工量1000J
