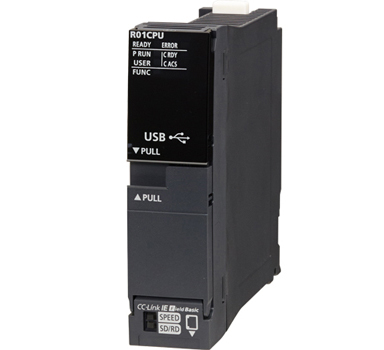

三菱iQ-R系列R01CPU-15K步型入门级CPU模块

三菱iQ-R系列R01CPU-15K步型入门级CPU模块
编号：R01CPU
类别：
评价：( 0 ) 条
点击：13102

三菱iQ-R系列R01CPU-15K步型入门级CPU模块产品描述：R01CPU特点： .内置了非易失性存储器，无需备份用电池；.搭载了SD存储卡插槽，实现数据记录；.继承了MELSEC iQ-R 系列的标准功能；.搭载了以太网端口，实现无缝网络连接；

产品介绍

三菱iQ-R系列R01CPU-15K步型入门级CPU模块产品描述：

R01CPU特点：
.内置了非易失性存储器，无需备份用电池
.搭载了SD存储卡插槽，实现数据记录
.继承了MELSEC iQ-R 系列的标准功能
.搭载了以太网端口，实现无缝网络连接

R01CPU参数说明：输入输出4096点，程序容量15K步，基本处理时间(LD X0)31.3ns,程序存储器60k字节,SD存储卡，外围设备连接端口USB、Ethernet。

三菱iQ-R系列15K步型入门级CPU模块R01CPU产品规格详细说明

[基本规格]
. 运算控制方式：存储程序反复运算
. 输入输出控制方式：刷新方式(指定直接访问输入输出(DX, DY)后可进行直接访问输入输出)
. 程序语言：梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)
. 编程扩展功能：功能块(FB)、标签编程(系统/局部/全局)
. 程序执行类型：初始执行型、扫描执行型、恒定周期执行型、事件执行型、待机型
. 输入输出点数(X/Y)：4096点
. 恒定扫描(使扫描时间保持恒定的功能)[ms]：0.5~2000(可以0.1ms为单位进行设定)

[存储器容量]
. 程序容量：15k步
. 程序存储器：60k字节
. 软元件/标签存储器：252K
. 数据存储器：1.5M字节

[指令处理时间] LD指令31.36ns 、MOV指令62.72ns
[ST语言指令处理时间] E+指令(浮动小数点加法) 100ns,IF/FOR命令均为31.3ns,PC MIX(指令/µs) 19ns
[存储器接口] SD存储卡
[最大存储文件个数]
. 程序存储器：程序文件数32个，FB文件16个
. 软元件/标签存储器(文件存储区)：128个
. 数据存储器：256个

[数据存储器最大文件夹个数] 256个
[外围设备连接端口]
. USB2.0 High Speed(miniB) 1个
. Ethernet(100BASE-TX/10BASE-T)
[停电保持]
. 保持方法：电容器
. 保持时间：10日
. 保持数据：时钟数据

[允许瞬时停电时间] 根据电源单元
[DC5V内部消耗电流] 0.67A
[R00CPU外形尺寸H*W*D] 106*27.8*110mm (H基板安装部98mm)
[重量] 0.20kg

[内置Ethernet功能]
. 传输速度：100/10Mbps
. 通信模式：10BASE-T/100BASE-TX 全双工/半双工
. 接口：RJ45(AUTO MDI/MDI-X)
. 传送方法：基带
. 最大帧大小：1518字节
. 最大段长：100m
. IP版本：IPv4对应
. 可同时打开数：16连接
. 套接字通信：5K字*16
