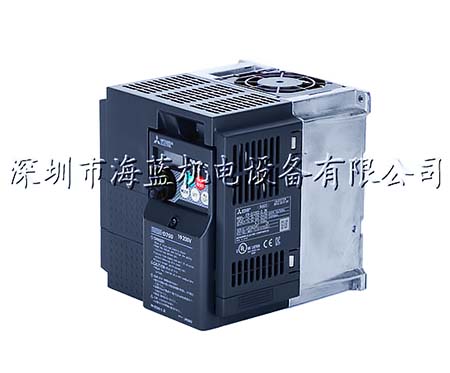

- FR-D720S-2.2K三菱变频器D700系列
- 编号： FR-D720S-2.2K
- 类别：三菱FR-D700系列变频器
- 评价：( 0 ) 条
- 点击：13856
产品介绍
FR-D720S-2.2K三菱变频器现货销售，海蓝机电专业代理三菱变频器及相关模块配件，并提提供专业的技术支持，服务热线：400-8819-130、0755-88356415
【三菱变频器功能介绍】
三菱变频器主要的功能有：收-放-卷的张力控制功能，内置了三菱PLC，二者合一 的应用在一起，大大降低了成本;同时具备了节能运行模式、再生回避功能、支持多种网络功能，操作简单高效，维护安全高效的优良特性，使三菱变频器有着三菱电机产品一贯的高性能、高精度、高性价比的产品特点。
【FR-D720S-2.2K价格】：面价
【FR-D720S-2.2K产品简介】：
【型号】： FR-D720S-2.2K
【适用电机容量】（KW）：2.2
【输出额定容量】（KVA）：3.8
【输出额定电流】（A）：10
【过载能力】：150% 60s、200% 3s（反限特性）
【输出电压】：3相200~240V
【电源额定输入交流电压及频率】：单相200~240V 50Hz/60Hz
【交流电压允许波动范围】：170~264V 50Hz/60Hz
【允许频率波动范围】：±5%
【电源容量】（KVA）：5.2
【冷却方式】：强制风冷
【重量】（Kg）：1.9
三菱变频器FR-D720S-2.2K详细说明：
产品系列
FREQROL-D700
类型
简易·小型变频器FREQROL-D700系列单相100V
产品型号名称
FR-D720S-0.1K
FR-D720S-0.2K
FR-D720S-0.4K
FR-D720S-0.75K
FR-D720S-1.5K
FR-D720S-2.2K
适用电机容量（kW）
0.1KW
0.2KW
0.4KW
0.75KW
1.5KW
2.2KW
产量
额定容量（kVA）
0.3
0.6
1
1.7
2.8
4
额定电流（A）
0.8
1.4
2.5
4.2
7
10
过载电流额定值
150% 60s、200% 0.5s （反限時特性）
电压
3相 200～230V
再生制动转矩
最大值·允许使用率
_
电源
电压等级
单相100V级
额定输入交流电压·频率
单相200～240V 50Hz/60Hz
交流电压允许变化
170～264V 50Hz/60Hz
频率容差变化
±5%
供电设备容量（KVA）
0.5
0.9
1.5
2.3
4
5.2
保护结构（JEM 1030）
封闭式（IP 20）
冷却方法
自冷
强制风冷
近似质量（kg）
0.5
0.9
1.1
1.5
2
控制规范
控制方法
Soft-PWM控制/高载波频率PWM控制（V / F控制，高级磁通矢量控制，通用磁通矢量控制，最佳励磁控制可选）
输出频率范围
0.2至400Hz
频率设置分辨率
模拟输入
0.06Hz / 60Hz的（终端2,4：0〜10V / 10bit的），0.12Hz / 60Hz的（终端2,4：0〜5V / 9位），0.06Hz / 60Hz的（终端4：4〜20mA的/bit）
数字输入
0.01Hz
频率准确度
模拟输入
在最大输出频率的±1％范围内（25°C±10°C）
数字输入
设定输出频率的0.01％以内
电压/频率特性
基本频率0至400Hz可选设置，恒转矩·减速可选择转矩模式
起动转矩
150％以上（1Hz时）···通过通用磁通矢量控制设定滑差修正时
转矩提升
手动转矩提升
加速/减速时间设置
0.1〜3600s（可单独设定加减速），可选择线性或S形加减速模式
直流制动
工作频率（0至120 Hz），工作时间（0至10 s），工作电压（0至30％）可变
失速预防操作水平
工作电流水平可选（0至200％变量），可选
扭矩极限水平
无
操作规范
驾驶功能/运行功能
上限和下限频率设定，频率跳变操作，外部热输入选择，瞬间停电重启操作，前向和反向旋转防止，远程设定，制动序列，第二功能，多速操作时，处理停止控制，闭环控制，避免再生，滑动校正，操作模式选择，离线自动调整功能，PID控制，计算机链接操作（RS-485）
频率设定信号
模拟量输入端子的数量
2点
模拟输入端子规格
端子2：0至10 V，0至5 V可选
端子4：0至10 V，0至5 V，4至20 mA可选
数字输入
通过操作面板输入，参数单位，频率设定单位可选
开始信号
独立正转/反转，启动信号自保持输入（3线输入）可选
输入信号
终端点数（接点输入）
5点
脉冲序列输入
无
输入端子可选信号
外部热敏输入，PU外部操作切换，V / F切换，输出停止，启动自保持选择，正极端子选择，远程设定，第二功能选择，端子4输入选择，点动运行选择，PID控制有效端子 从PU操作，PU操作，PU操作，切换指令，变频器复位，PUNET操作切换，外部-NET操作切换等外部联锁中选择Pr.178〜Pr.182（输入端子功能选择） 选择
输出信号
输出终端（集电极开路输出）点数
1点
输出端子数量（继电器输出）
1点
输出端子可选信号
变频器运行中，频率到达，过载报警，输出频率检测，再生制动预警，电子热敏预警，变频器运行就绪，输出电流检测，零电流检测，PID下限，PID上限，PID正转 安全监视器输出，安全监视器输出2，重试，终身报警，当前平均值监视器，远程输出，轻微故障输出 ，异常输出，异常输出3，维护定时器报警，由Pr.190，Pr.192，Pr.197（输出端子功能选择）选择
输出端子可选信号（安装选件时）
无法安装内置选件
显示终端输出端子的数量
1点
显示仪表输出端子规格
FM：最大2.4kHz
脉冲输出
无
显示仪表输出端子可选信号
输出频率，输出电流（稳态），输出电压，频率设定值，变频器输出电压，再生制动器使用率，电子热负载系数，输出电流峰值，变频器输出电压峰值，参考电压输出，电机负载率，PID Pr.54 FM端子功能选择，目标值，PID测量值，输出功率，PID偏差，电机热负载系数，脉冲列输出（1440脉冲/ s /满量程）
显示
操作面板
操作条件
输出频率，输出电流（稳态），输出电压，频率设定值，综合通电时间，实际运行时间，转换器输出电压，再生制动器使用率，电子热负载系数，输出电流峰值，转换器输出电压峰值，电机 可从负载系数，PID目标值，PID测量值，PID偏差，变频器输入输出端子监视，输出功率，积算功率，电机热负载系数，变频器热负载系数，PTC热敏电阻电阻值
内容异常
保护功能运行时显示异常内容，存储异常内容8次（保护功能运行前的输出电压，电流，频率，总通电时间）
保护/报警功能
<保护功能>
减速过电压，逆变器保护热操作中，电机保护热操作中，散热片过热，输入相位，开始输出侧期间是恒定的速度过压期间过压期间恒速过电流，在减速时的过电流，加速期间加速过电流接地故障的过电流，输出相位，外部热操作中，PTC热敏电阻动作，参数误差，PU遗漏发生时，重试次数过量，CPU异常，制动晶体管异常，浪涌电阻过热，模拟输入错误，通过失速防止，输出电流检测停止值超过，安全电路故障
<报警功能>
风扇故障，过电流失速防止，过电压失速防止，在PU停止，参数写入错误，再生制动预报警，电子热预报警，维护输出，欠压，操作面板锁定，密码设置在逆变器复位，安全停止
环境
环境温度
-10°C至+ 50°C（无结冰）（全封闭结构规格时为-10°C至+ 40°C）
环境湿度
90％RH或更低（不结露）
存储温度
-20°C至+ 65°C
气氛
室内（无腐蚀性气体，易燃气体，油雾，灰尘）
高度/振动
海平面在1000米以下·5.9米/秒2以下
通信
RS-485,Modbus RTU
