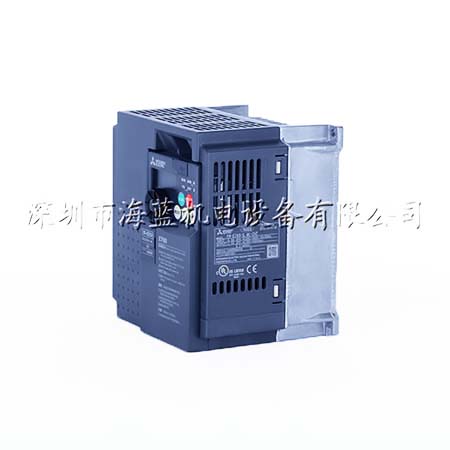

- FR-E740-1.5K三菱变频器E700系列
- 编号：FR-E740-1.5K
- 类别：三菱FR-E700系变频器
- 评价：( 0 ) 条
- 点击：14102
产品介绍
FR-E740-1.5K三菱变频器E700系列，深圳海蓝机电设备有限公司专业代理三菱变频器及相关变频器模块配件，并提供专业的技术服务，服务热线：400-8819-130、0755-88356415。
1.5KW三菱变频器FR-E740-1.5K简介：
产品系列
FREQROL-E 700
类型
简单·功能强大的小型变频器FREQROL-E700系列三相400V
产品型号名称
FR-E 740-1.5K
适用电机容量（kW）
1.5KW
产量
额定容量（kVA）
3
额定电流（A）
4
过载电流额定值
150％60秒，200％3秒（反时限特性）
电压
3相380至480伏
再生制动转矩
最大值·允许使用率
-
电源
电压等级
三相400V级
额定输入交流电压·频率
3相 380～480V 50Hz/60Hz
交流电压允许变化
325～528V 50Hz/60Hz
频率容差变化
±5％
供电设备容量（KVA）
4.5
保护结构（JEM 1030）
封闭式（IP 20），全封闭式结构系列为IP 40。
冷却方法
强制风冷
近似质量（kg）
1.9
控制规范
控制方法
软PWM控制/高载波频率PWM控制（V / F控制，高级磁通矢量控制，通用磁通矢量控制，最佳励磁控制可选）
输出频率范围
0.2至400Hz
频率设置分辨率
模拟输入
0.06Hz / 60Hz的（终端2,4：0〜10V / 10bit的），0.12Hz / 60Hz的（终端2,4：0〜5V / 9位），0.06Hz / 60Hz的（终端4：4〜20mA的/ 10bit）
数字输入
0.01Hz
频率准确度
模拟输入
在最大输出频率的±0.5％范围内（25°C±10°C）
数字输入
设定输出频率的0.01％以内
电压/频率特性
基本频率0至400 Hz可选设置，恒转矩·减速可选择转矩模式
起动转矩
200％以上（0.5Hz时）···设定高级磁通矢量控制时（3.7K以下）
转矩提升
手动转矩提升
加速/减速时间设置
0.01至360秒，0.1至3600秒（可单独设定各自的加减速），可选择线性或S形加减速模式
直流制动
工作频率（0至120 Hz），工作时间（0至10 s），工作电压（0至30％）可变
失速预防操作水平
工作电流水平可选（0至200％变量），可选
扭矩极限水平
0至200％
操作规范
驾驶功能/运行功能
上限和下限频率设定，频率跳变操作，外部热输入选择，瞬间停电重启操作，前向和反向旋转防止，远程设定，制动序列，第二功能，多速操作时，处理停止控制，闭环控制，避免再生，滑动校正，操作模式选择，离线自动调整功能，PID控制，计算机链接操作（RS-485）
频率设定信号
模拟量输入端子的数量
2点
模拟输入端子规格
端子2：0至10 V，0至5 V可选
端子4：0至10 V，0至5 V，4至20 mA可选
数字输入
通过操作面板，参数单位输入
开始信号
独立正转/反转，启动信号自保持输入（3线输入）可选
输入信号
终端点数（接点输入）
7点
脉冲序列输入
无
输入端子可选信号
外部热量输入，PU外部操作切换，V / F切换，从外部电源切换到外部端子，选择多段速度选择，远程设置，停止选择，第二功能选择，端子4输入选择，点动运行选择，PID控制有效端子， 输出停止，启动自保持选择，正转，反转指令，变频器复位，PU-NET运行切换，外部网络运行切换，指令右转换，变频器运行使能信号，从外部互锁中选择的PU运行。
输出信号
输出终端（集电极开路输出）点数
2点
输出端子数量（继电器输出）
1点
输出端子可选信号
变频器运行中，频率到达，过载报警，输出频率检测，再生制动预报警，电子热敏预警，变频器运行就绪，输出电流检测，零电流检测，PID下限，PID上限，PID正转输出制动打开请求，风扇故障，FIN过热预报警，电源故障减速，PID控制操作期间的过程中，重试，寿命报警，电流平均值监视器，远程输出，轻微故障输出，报警输出，报警输出3，维护计时器期间从闹钟中选择
输出端子可选信号（安装选件时）
输出与本体相同的信号
显示终端输出端子的数量
1点
显示仪表输出端子规格
FM：最大2.4kHz
脉冲输出
无
显示仪表输出端子可选信号
输出频率，电机电流（稳定）的输出电压，频率设定值，电动机的转矩，转换器输出电压，该再生制动使用率，电子热负载率，输出电流峰值，该转换器输出电压的峰值，参考电压输出，电动机负载从速率，PID目标值，PID测量值，输出功率中选择。脉冲输出
显示
操作面板
操作条件
输出频率，电机电流（稳定）的输出电压，频率设定值，累积通电时间，实际操作时间，电机转矩，转换器输出电压，该再生制动使用率，电子热负载率，输出电流峰值，该转换器输出电压的峰值数值，电机负载率，PID目标值，PID测量值，PID偏差，变频器输入/输出端子监视器，输入/输出端子选项监视器，输出功率，积分功率，电机热负载系数，变频器热负载系数
内容异常
保护功能运行时显示异常内容，存储异常内容8次（保护功能运行前的输出电压，电流，频率，总通电时间）
保护/报警功能
<保护功能>
加速时过电流，恒速时过电流，减速时过电流，加速时过电流过电压，恒速过电压，减速时过电压，变频器保护热操作，电机保护热操作，电机保护热操作，翅片过热，输入缺相，启动输出侧 接地过流，输出短路，输出缺相，外部热操作，选件错误，参数错误，PU丢失，重试计数，CPU错误，制动晶体管错误，浪涌电阻过热，通信错误，模拟输入错误，USB通信错误 ，制动序列错误4至7
<报警功能>
风扇故障，过电流失速防止，过电压失速防止，PU停止，参数写入错误，再生制动预警，电子热预警，维护输出，欠电压
环境
环境温度
-10°C至+ 50°C（无结冰）（全封闭结构规格时为-10°C至+ 40°C）
环境湿度
90％RH或更低（不结露）
存储温度
-20°C至+ 65°C
气氛
室内（无腐蚀性气体，易燃气体，油雾，灰尘）
高度/振动
海平面在1000米以下·5.9米/秒2以下
通信
RS-485，CC-Link，LONWorks，DeviceNet，PROFIBUS-DPV 0，Modbus RTU
【三菱变频器功能介绍】
三菱变频器主要的功能有：收-放-卷的张力控制功能，内置了三菱PLC，二者合一 的应用在一起，大大降低了成本;同时具备了节能运行模式、再生回避功能、支持多种网络功能，操作简单高效，维护安全高效的优良特性，使三菱变频器有着三菱电机产品一贯的高性能、高精度、高性价比的产品特点。
【产品介绍】
一、高水准的驱动性能
1、发挥普通电机最高的(无传感器矢量控制)
2、驱动带编码器的电机实现高精度控制(矢量控制)
3、V/F控制盒先进磁通矢量控制也可选用
二、丰富而实用的应用功能
1、张力控制功能(任意卷径自动推算，速度增益自动调节，转矩张力控制，惯性补偿)
2、内置PLC功能
3、节能运行模式
4、负载平衡
5、再生回避功能三、网络功能
1、标准附带独立的RS-485通信端子
2、通过CC-LinK总线可与三菱PLC连接
3、可以与多台三菱变频器通讯
4、通过不同通讯选件，可以连接Device-NET,FROFBUS-DP、Lonworks等总线四、简单高效、安全可靠的操作维护.
1、参数单元(FR-PU07)数字键直接输入，缩短操作时间
2、参数单元(FR-PU07BB)连接电池组，三菱变频器无需通电，进行参数设置
3、设置密码，进行参数设置保护
4、接近使用寿命时，选择包装输出，做到防范作用
5、通过专业软件搜寻机械共振点，有限抑制机械共振五、使用环境的影响
1、电磁噪声降低
2、电源高次谐波大幅度减少
3、采用高功率因数整流器FR-HC2，有效控制电源效率
4、抑制浪涌电流
5、输出浪涌电压对策，可选择浪涌电压抑制滤波器
