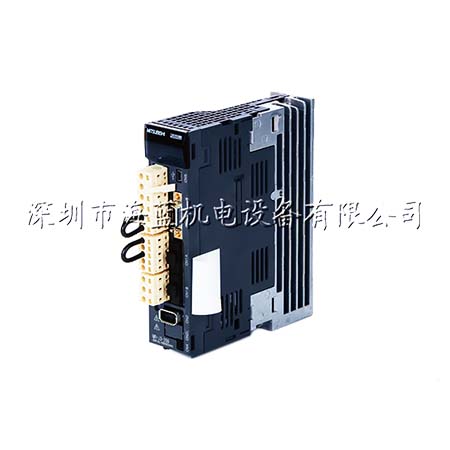

- MR-J3-20B三菱伺服电机MR-J3系列
- 编号：MR-J3-20B
- 类别：三菱伺服电机MR-J3系列
- 评价：( 0 ) 条
- 点击：13760
产品介绍
MR-J3-20B三菱伺服电机MR-J3系列，海蓝机电为您提供专业三菱伺服选型、三菱伺服电机报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415。
| 型号：MR-J3-20B |
|
|
| 输出 | 额定电压 | 三相170VAC |
| 额定电流 | 1.5 | |
|
主回路电源 |
电压/频率 (注1,2) |
三相200～230VAC 50/60Hz 或单相200～230VAC 50/60Hz (注10) |
|
额定电流 (A) |
1.5 | |
| 容许电压波动范围 |
三相200～230VAC场合: 三相170～253VAC 单相200～230VAC场合: 单相170～253VAC (注10) |
|
|
容许频率波动范围 |
±5%以内 | |
|
控制回路电源 |
电压/频率 |
单相200～230VAC 50/60Hz(注10) |
|
额定电流 (A) |
0.2 | |
|
容许电压波动范围 |
单相170～253VAC (注10) | |
|
容许频率波动范围 |
±5%以内 | |
|
电源消耗 (W) |
30 | |
| 接口电路电源 | 24VDC±10% (所需电流: 150mA (注7)) | |
|
再生制动电 阻容许功率 (W)(注3,4） |
内置再生制动电阻 |
10 |
|
外部再生制动电阻 (标准附件)(注5, 6) |
- | |
|
控制方式 |
正弦波PWM控制/电流控制方式 | |
| 动态制动 | 内置 (注8, 11) | |
| 保护功能 |
过电流断路, 再生过电压断路, 过负载断路(电子热继电器),伺服电机过热保护, 编码器异常保护, 再生异常保护,欠压/瞬时断电保护, 超速保护, 误差过大保护 |
|
| 结构 (IP等级) | 自冷 开放 (IP00) | |
| 环境要求 |
环境温度 (注9) |
0～55° C(不结冰), 存储:-20～65° C(不结冰) |
| 环境湿度 |
90% RH以下(无结露), 保存: 90% RH以下(无结露) |
|
| 空气条件 |
室内 (无直射阳光); 无腐蚀性气体, 无可燃性气体, 无油雾, 无灰尘 |
|
| 高度 | 海拔1000米以下 | |
| 振动 |
5.9m/s2 以下, 10～55Hz (X, Y, Z方向) |
|
| 重量 (kg) | 0.8 | |
三菱伺服放大器MR-J3-20B价格：面价
注释：
1. 与伺服放大器配合使用的伺服电机仅在该表规定的电源电压和频率时才能够达到额定输出功率和额定速度。当电源电压低于指定值时, 输出转矩将会减小；
2. 伺服放大器与伺服电机配合使用时的转矩特性, 请参考本样本第18～36页“伺服电机转矩特性”部分；
3. 每个系统的最优再生电阻阻值都不同。使用容量选择软软件选择最适合的再生电阻；
4. 关于容许再生功率(W), 请参考本样本第120页“选件●再生制动单元”部分；
5. 无再生电阻的伺服放大器产品型号为(MR-J3-□KB-PX)。详情请参考本样本第15页“伺服放大器型号构成”；
6. 括号中的值为外部再生电阻GRZG400-□Ω(标准附件)与冷却风扇(2个92×92mm, 最小气流: 1.0m /min)一起使用时的值,注意需要改变参数No. PA02；
7. 150mA为使用所有输入/输出点时的值。电流容量根据所使用的输入/输出点数会下降。详请请参考“MR-J3-□B伺服放大器技术资料集”；
8. 无动态制动器的特殊规格产品为MR-J3-□B(1)-ED。当使用无动态制动器的伺服放大器发生报警时, 伺服电机不能立即停止。因此, 请采取响应措施确保安全；
9. MR-J3-350B及以下的伺服放大器在环境温度0~45° C以内或在有效负载率为75％以下使用时可以紧凑安装；
10. 特殊规格型号MR-J3-□B-U004可使用单相200～240VAC电源。容许电压波动范围为170～264VAC；
11. 当使用内置动态制动时, 关于容许的负载转动惯量比请参考“MR-J3-□B伺服放大器技术资料集”；
12. 伺服放大器需使用外部制动器。否则, 伺服电机在需要紧急停止时将处于自由停车状态, 不能够立即停止, 会造成机械碰撞等事故。因此,请采取相应措施确保安全。
