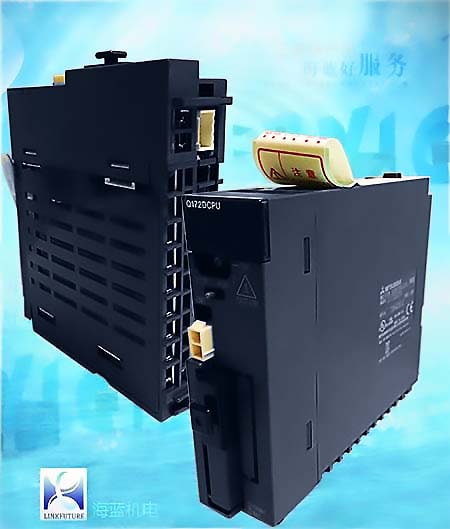

- Q172DCPU|三菱plc编程器
- 编号：Q172DCPU
- 类别：三菱PLC-Q系列
- 评价：( 0 ) 条
- 点击：14630
产品介绍
Q172DCPU|三菱plc编程器|三菱plc现货销售，深圳海蓝机电专业代理三菱电机产品，服务热线：400-8819-130、0755-88356415。
Q172DCPU价格：面价/电议
【三菱plc-Q系列功能介绍】
三菱PLCQ系列的基本组成包括电源模块、CPU模块、基板、I/O模块等。通过扩展基板与I/O模块可以增加I/O点数，通过扩展储存器卡可增加程序储存器容量，通过各种特殊功能模块可提高PLC的性能，扩大PLC的应用范围。
三菱PLCQ系列可以实现多CPU模块在同一基板上的安装，CPU模块间可以通过自动刷新来进行定期通信或通过特殊指令进行瞬时通信，以提高系统的处理速度。特殊设计的过程控制CPU模块与高分辨率的模拟量输入/输出模块，可以适合各类过程控制的需要。最大可以控制32轴的高速运动控制CPU模块，可以满足各种运动控制的需要。
【产品介绍】
三菱PLC Q系列 数字量输入模块/数字量输出模块、套件﹕
一.数字量输入模块﹕
1.AC﹕
QX10 16点 AC100-120V 8mA 应答时间20ms 16个公共端 18个端子台
QX28 8点 AC100-240V 17mA 应答时间20ms 8个公共端 18个端子台
2.DC(共阳极)﹕
QX40 16点 DC24V 4mA 应答时间1/5/10/70ms 16点 1个公共端 共阳极 18点端子台
QX40-S1 16点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 16点 1个公共端 共阳极 18点端子台
QX41 32点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阳极 40针连接器
QX41-S1 32点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 32点 1个公共端 共阳极 40针连接器
QX42 64点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阳极 40针连接器
QX42-S1 64点 DC24V 4mA 应答时间0.1/0.4/0.6/1ms 32点 1个公共端 共阳极 40针连接器
3.DC传感器（注1）﹕
QX70 16点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 16点 1个公共端 正/负极公共端共用 18点端子台
QX71 32点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 32点 1个公共端 正/负极公共端共用 40针连接器
QX72 64点 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚应答时间1/5/10/70ms 16点 1个公共端 正/负极公共端共用 40针连接器
4.DC(注1)﹕
QX80 16点 DC24V 4mA 应答时间1/5/10/70ms 16点 1个公共端 共阴极 18点端子台
QX81 32点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阴极 37针D-Sub连接器
QX82 64点 DC24V 4mA 应答时间1/5/10/70ms 32点 1个公共端 共阴极 37针D-Sub连接器
QX82-S1 64点 DC24V 4mA 应答时间0.1/0.2/0.4/0.6/1ms 32点 1个公共端 共阴极 40针连接器
二.数字量输出模块﹕
1.继电器﹕
QY10 16点 DC24V/AC240V 2A/1点.8A/1个公共端 应答时间12ms 16点 1个公共端 18点端子台
QY18A 8点 DC24V/AC240V 2A/1点. 应答时间12ms 18点端子台 全部独立连接
2.晶闸管
QY22 16点AC100-240V 0.6A/点 4.8A/公共点 应答时间1ms 16个公共端 18点端子台 带浪涌吸收器
3.晶体管（漏型）﹕
QY40P 12/24VDC 0.1A/点，1.6A/公用，16点（16点/公用）输出延迟；1ms,端子排，有短路保护功能
QY41P 12/24VDC 0.1A/点，2A/公用，32点（32点/公用）输出延迟；1ms,端子排，有短路保护功能
QY42P 12/24VDC 0.1A/点，2A/公用，64点（32点/公用）输出延迟；1ms,端子排，有短路保护功能
QY50 12/24VDC 0.5A/点，4A/公用，16点（16点/公用）输出延迟；1ms,有保险丝，端子排
4.晶体管﹙独立﹚
QY68A 新 5-24VDC，2A/点，8A/模块，8点，所有点独立，漏/源，端子排，无保险丝
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/点，16点（16点/公用）输出延迟；0.3ms无保险丝，端子排
QY71 新 5/12VDC，16mA/点，32点（32点/公用）输出延迟；0.3ms无保险丝，连接器
6.晶体管（源）﹕
QY80 12/24VDC，0.5A/点,4A/公用，16点（16点/公用）输出延迟；1ms，无保险丝，端子排
QY81P 12/24VDC，0.1A/点,2A/公用，32点（32点/公用）输出延迟；1ms，连接器，有短路保护功能
三.I/O组合模块 输入/输出模块 ﹙DC输入/晶体管输出﹚
QH42P 24VDC共阳极输入，32点，响应时间：1/5/10/20/70ms，12/24VDC,0.1A漏型，输出：32点，连接器，有短路保护功能
QX48Y57 24VDC共阳极输入，8点，12/24VDC,0.5A漏型，输出：7点，有保险丝，端子排
四.中断输入模块（注6）﹕ Q160 16点，DC24V 4mA 响应时间0.1/0.2/0.4/0.6/1ms 16点 1个公共端 18点端子台
五.I/O模块连接器
A6CCON1 焊接32点连接器（用于QX41/42,QY41P/42P）
A6CCON2 无焊点端子连接器，32-点连接器（用于QX41/42,QY41P/42P）
A6CCON3 扁平电缆压力－位移32点连接器（用于QX41/42,QY41P/42P）
A6CCON4 焊接32点连接器 40针连接器
A6CCON1E 焊接32点连接器（用于QX81,QY81P）
A6CCON2E 压折－接触连接32-点连接器（用于QX81,QY81P）
A6CCON3E 扁平电缆压力－位移32点连接器（用于QX81,QY81P）
六.弹簧夹端子台﹕ Q6TE-18S 用于16点I/O 0.3-1.5mm²
七.端子台适配器﹕
Q6TA32 用于32点I/O 0.5mm²
Q6TA32-TOL Q6TA32专用工具
八.接头/端子台转换模块
A6TBX36-E 用于共负极输入模块(标准型)
A6TBX54-E 用于共负极输入模块(2线性)
A6TBX70 用于共正极输入模块(3线性)
A6TBX70-E 用于共负极输入模块(3线性)
A6TBY36-E 用于源型输出模块(标准型)
A6TBY54-E 用于源型输出模块(2线性)
A6TBXY36-E 用于共正极输入模块和漏型输出模块(标准型)
A6TBXY54-E 用于共正极输入模块和漏型输出模块(2线性)
八.接头/端子台转换模块电缆
AC05TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长0.5m
AC10TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长1m
AC20TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长2m
AC30TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长3m
AC50TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长5m
AC80TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长8m
AC100TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正极，漏型) 长10m
AC05TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长0.5m
AC10TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长1m
AC20TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长2m
AC30TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长3m
AC50TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共负极，源型) 长5m
九.继电器端子模块﹕ A6TE2-16SRN 用于40针接头 DC24V 晶体管输出模块(漏型)
十.继电器端子模块电缆﹕
AC06TE 电缆长0.6m 用于A6TE2-16SRN
AC10TE 电缆长1m 用于A6TE2-16SRN
AC30TE 电缆长3m 用于A6TE2-16SRN
AC50TE 电缆长5m 用于A6TE2-16SRN
AC100TE 电缆长10m 用于A6TE2-16SRN
