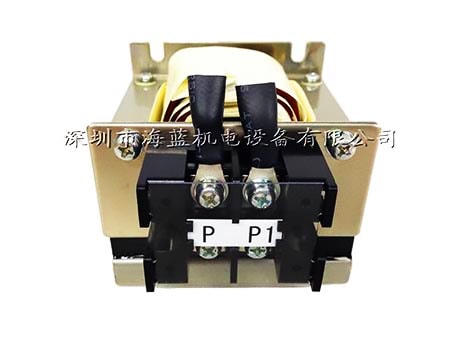

FR-HEL-H7.5K日本三菱交流电抗器，电源3相380，用于三菱变频器FR-A800 ,FR-F800,FR-A700,FR-F700系列

【功率】:7.5KW

【品牌】：三菱Mitsubishi

【产地】：日本

【重量】：3.5KG

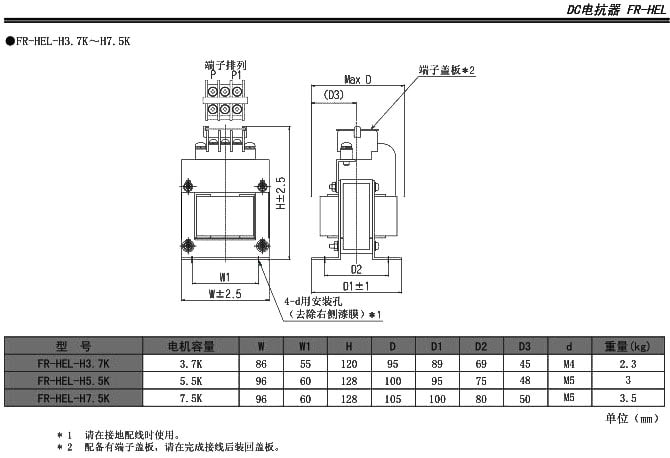

FR-HEL-H7.5K安装尺寸

直流电抗器 （FR-HEL）的连接

请注意周围温度不能超过容许值（－ 10 ℃～＋ 50 ℃）范围。另外因电抗器本身会发热，请确保其周围的空间距离。 （不管电
抗器安装方向如何，上下方向应在 10cm 及以上，左右方向应在 5cm 及以上）

• 使用直流电抗器 （FR-HEL）时， 在端子 P/+ - P1 间连接电抗器。
FR-A820-03160(55K) 及以下、FR-A840-01800(55K) 及以下的容量时，请必须拆下 P/+-P1 间的短路片。如不拆下则不能发挥
电抗器的性能

 请根据适用电机容量来选定直流电抗器参照三菱编程手册 。使用 FR-A820-03800(75K) 及以上、FR-A840-02160(75K) 及以上的
变频器或 75kW 及以上的电机时，必须设置直流电抗器。
• 直流电抗器 （FR-HEL）通过安装螺丝实现与电气柜的电气连接，因此只要正确安装到电气柜上，就可以实现接地。但是，
若仅靠电气柜的接地尚无法满足需要时，可以连接接地线。
FR-HEL-(H)55k 及以下的容量在连接接地线时，请连接到除去了清漆的安装孔上。 （参照 FR-HEL 使用手册）
FR-HEL-(H)75k 及以上的容量在连接接地线时，请通过接地端子实施。 （参照 FR-HEL 使用手册）
