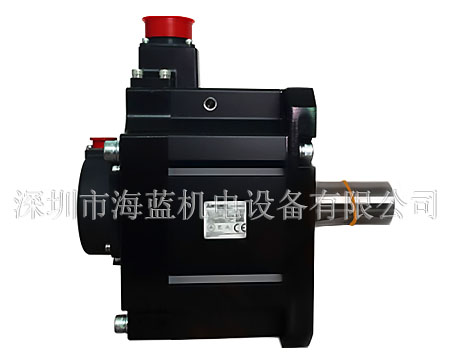

- HG-SR201J三菱伺服电机
- 编号：HG-SR201J
- 类别：三菱伺服电机MR-JE系列
- 评价：( 0 ) 条
- 点击：13015
产品介绍
HG-SR201J三菱伺服电机，海蓝机电为您提供专业三菱伺服选型、三菱伺服电机报价和现场技术支持，海蓝机电拥有优秀的技术团队，承接三菱plc编程等技术项目，服务热线：400-8819-130、0755-88356415
|
伺服电机中惯量·中容量额定转速1000r / min额定输出容量2kW标准电机 |

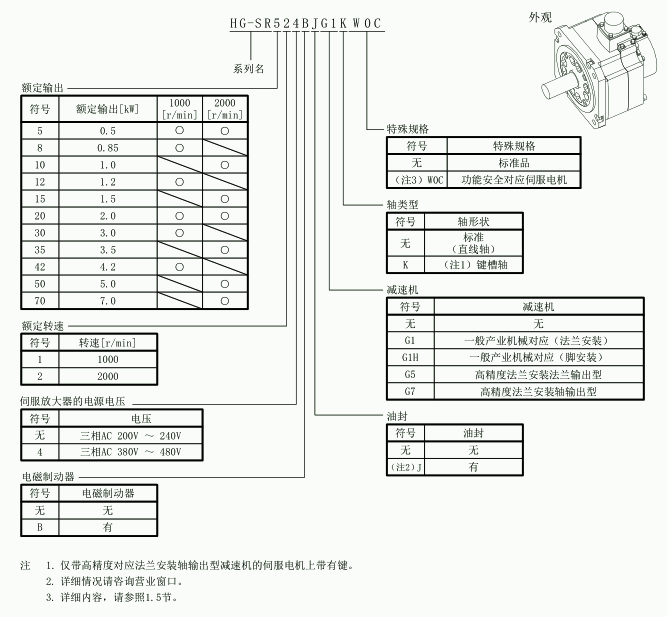

三菱伺服电机HG-SR组成：
三菱伺服电机HG-SR201J规格参数：
| HG-SR201J |
|
||
| 对应伺服放大器型号 |
MR-J4-200A MR-J4-200A-RJ MR-J4-200B MR-J4-200B-RJ MR-J4-200B-RJ010 MR-J4-200B-RJ020 MR-J4-200GF MR-J4-200GF-RJ |
||
| 连续特性（注1） | 定格出力 [kW] | 2.0 | |
| 额定转矩 (注3) [N・m] | 19.1 | ||
| 最大转矩 [N・m]（注10） | 57.3 | ||
| 额定转速 [r/min]（注1） | 1000 | ||
| 最大转速 [r/min]（注10） | 1500 | ||
| 许用瞬时转速 [r/min]（注10） | 1725 | ||
| 连续额定转矩时的功率因数 | 标准 [kW/s] |
46.4 |
|
| 带有电磁制动器 [kW/s] | 41.4 | ||
| 额定电流 [A] | 9.4 | ||
| 最大电流 [A] | 30 | ||
| 惯量矩J（注3） | 标准[× 10 -4 kg・m2 ] |
78.6 |
|
|
带有电磁制动器 [×10-4kg・m2 ] |
88.2 |
||
| 推荐负载惯量比 （注2、10） | 15倍以下 | ||
| 速度•位置检出器 |
绝对位置·增量共用22位编码器 （伺服电机每转的分辨率：4194304pulses/rev） |
||
| 油封 | 可支持带油封伺服电机HJ-FS_J（注11） | ||
| 耐热玻璃 | 155 （F） | ||
| 结构 | 全封闭自冷（防护等级：IP67（注4，9）） | ||
| 环境条件 *5 | 环境温度 | 运行:0°C～40°C (无冻结)、保存:-15°C～70°C (无冻结) | |
| 环境湿度 | 运行:80%RH及以下 (无结露)、保存:90%RH及以下 (无结露) | ||
| 环境 | 室内 (无阳光直射)、无腐蚀性气体•引火性气体•油烟•粉尘 | ||
| 标高 | 海拔2000m及以下（注12） | ||
| 耐振动 *6 | X: 24.5 m/s2 Y: 49m/s2 | ||
| 振动等级 | V10 | ||
| 国外参照规格 | 请参阅本产品目录p.14的“支持海外规格・法令法规”部分 | ||
| 轴的许用负载 *8 | L [mm] |
55 |
|
| 径向[N] | 2058 | ||
| 轴向[N] | 980 | ||
| 重量 | 标准[kg] | 16 | |
| 带有电磁制动器[kg] | 22 | ||
注 1. 电源电压下降时，无法保证输出及额定转速。
2. 负载惯量比超出记载值时，请咨询营业窗口。
3. 带减速机的情况，请参照外形尺寸图。
4. 轴贯通部除外。IP表示对人体、固体异物和水的浸入的防护等级。
5. 经常处于油雾环境或会淋到油水的环境下，有时不能使用标准规格的伺服电机，请咨询营业窗口。
6. 振动方向如下图所示。数值为表示最大值部分（通常反负载侧托架）的值。伺服电机停止时，轴承容易出现微动磨损，因此请将振动控制在容许值的一半左右。
7. V10表示伺服电机单体的振幅在10µm以下。测定时伺服电机安装姿势及测定位置如下图所示。
8. 轴的容许载荷如下图所示。请勿向轴施加超出表中值的载荷。该值为各自单独作用时的值。
9. 带减速机的伺服电机时，减速机部分相当于IP44。
10. 带减速机的伺服电机时，请参照7.6节。
11. 也可对应带油封的伺服电机。详细情况请咨询营业窗口。
12. 在海拔高于1000m但不超过2000m的情况下使用时的限制事项，请遵守2.10节。
