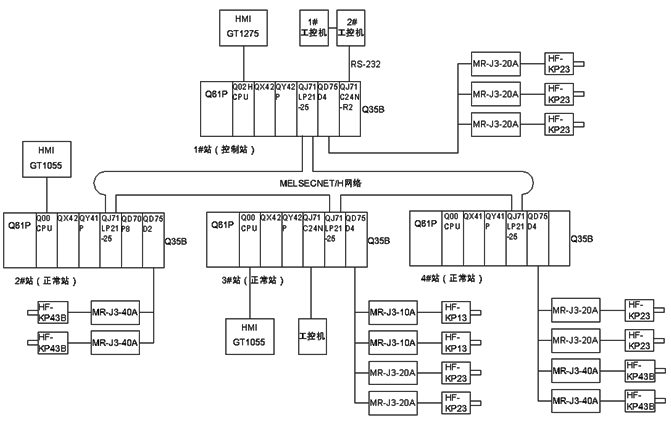

系统构成图：

三．主要参数设置及编程：

MELSECNET/H系统参数设置：

1．硬件配置：设置管理站和普通站MELSECNET/H模块QJ71LP21-25站号、波特率、模式；通过拨码开关设置。

管理站站号：1

普通站站号：2（清洗干燥段）----3（电测段）----4（分拣单元）

管理站运行模式：0（在线）

普通站运行模式：0（在线）

2．软件设置：通过设置GX-DEVELOPER软件的网络参数可对QJ71LP21-25各模块进行初始化组态，包括起始I/O号、网络号、从站数（仅控制站可设）、组号、模式、刷新参数等参数。

a.模块起始I/0、连接站数、站号设置

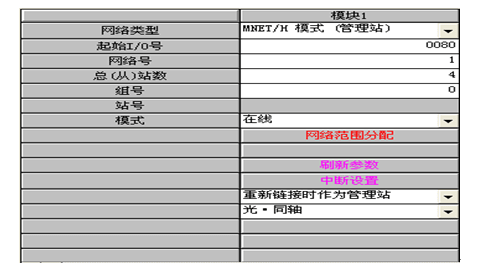

（1）控制站设置

起始I/O：0080

网络号：1

总连接站数：4

组号：0

模式：在线

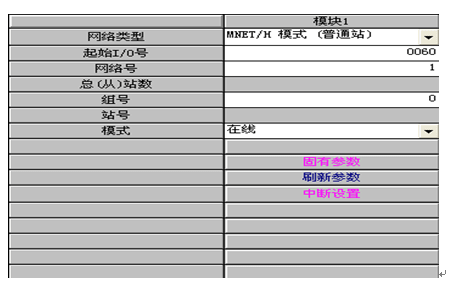

（2）普通站设置

2#PLC  起始I/O：0060     3#PLC   起始I/O：0080         4#PLC  起始I/O：0040

        网络号：1                  网络号：1                     网络号：1

        组号：0                    组号：0                       组号：0

        模式：在线                 模式：在线                    模式：在线

B.刷新参数设置：

（1）设置控制站刷新参数

位刷新软元件：链接继电器LB0000-27FF对应B0000-27FF

字刷新软元件：链接寄存器LW0000-27FF对应W0000-27FF
